Fresa 6 assi interpolati FMV 6D 3600-750

Fresa 6 assi interpolati FMV 6D 3600-750

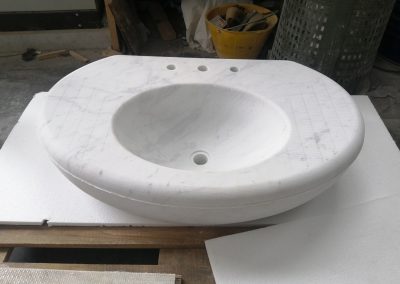

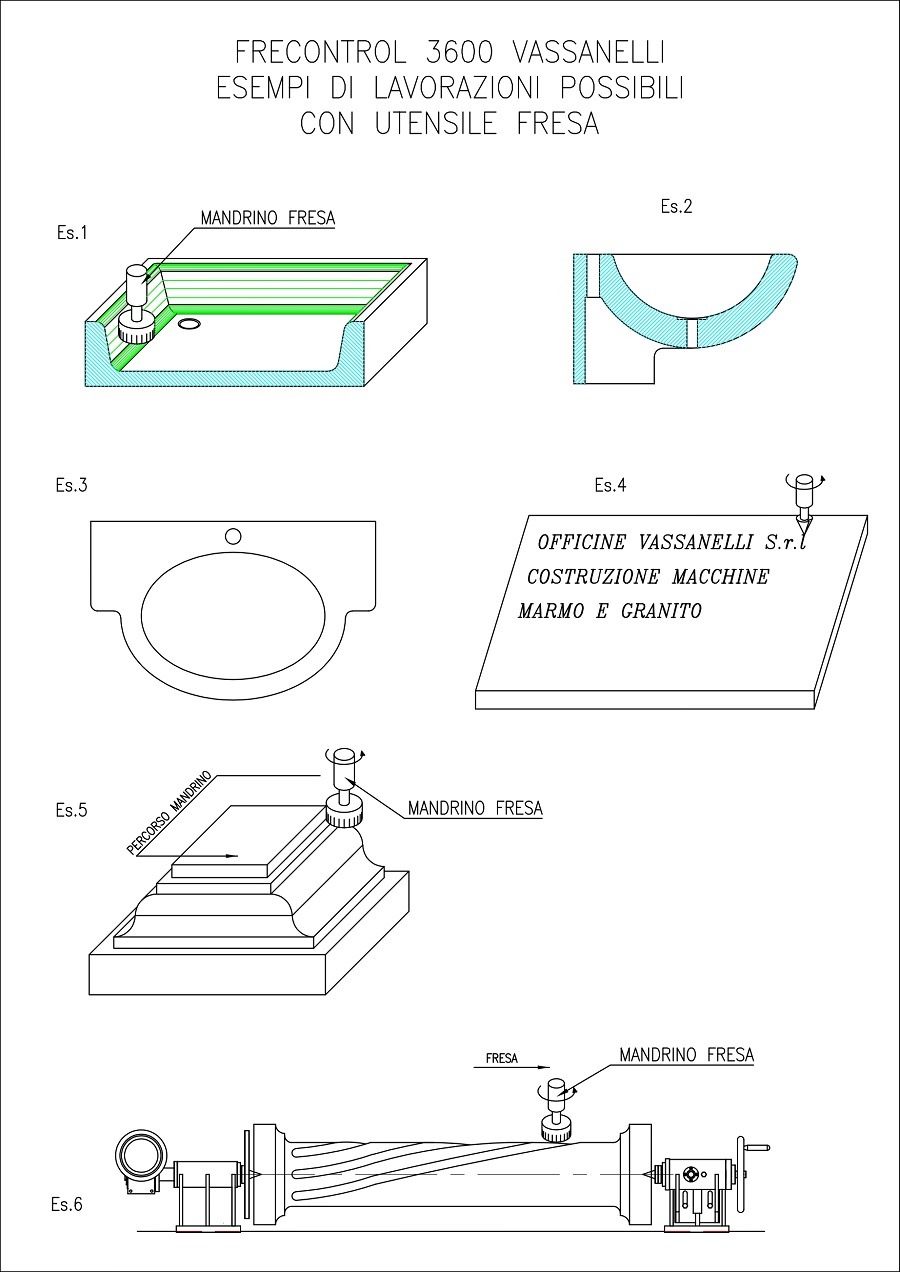

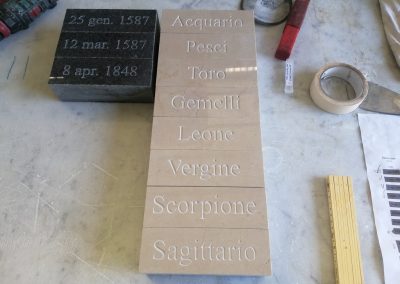

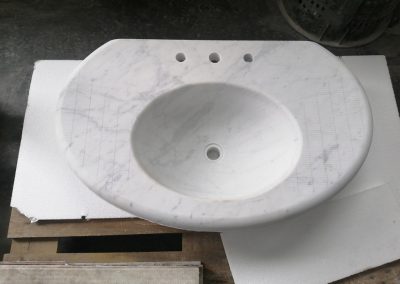

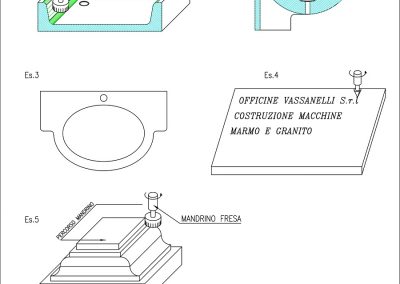

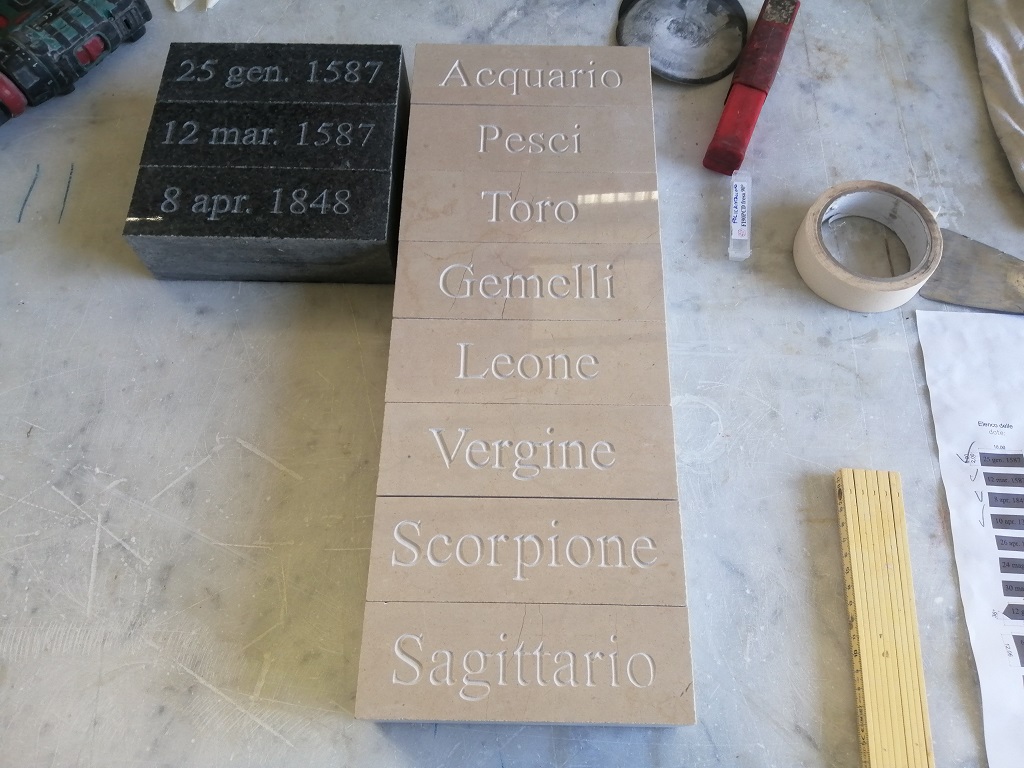

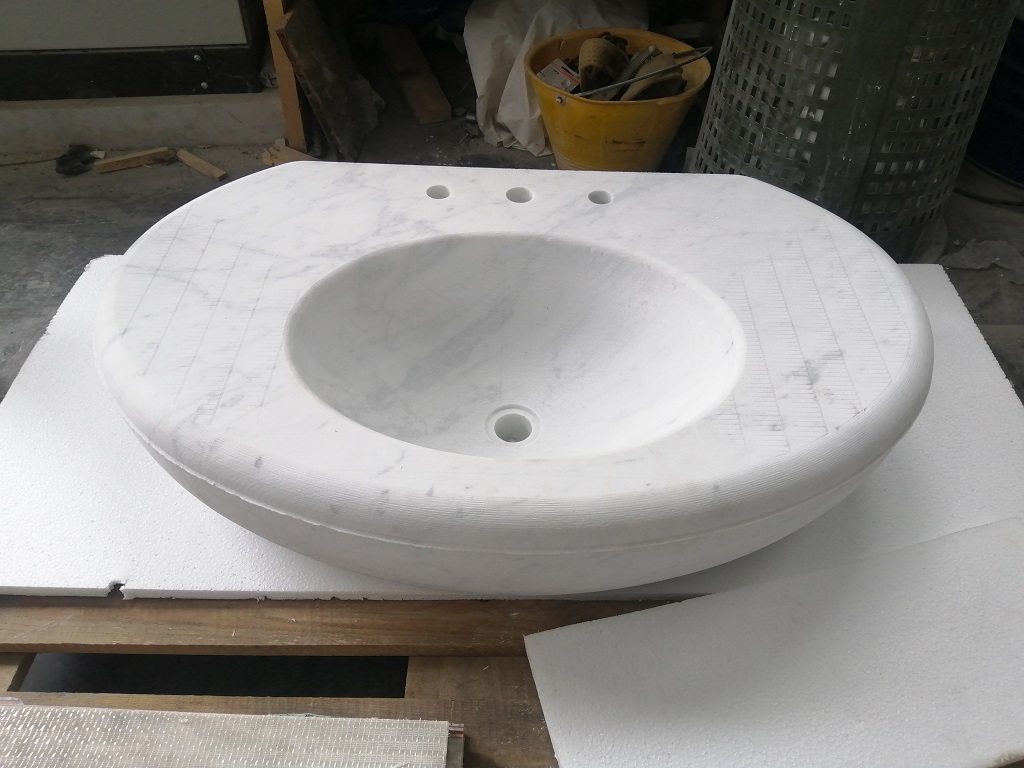

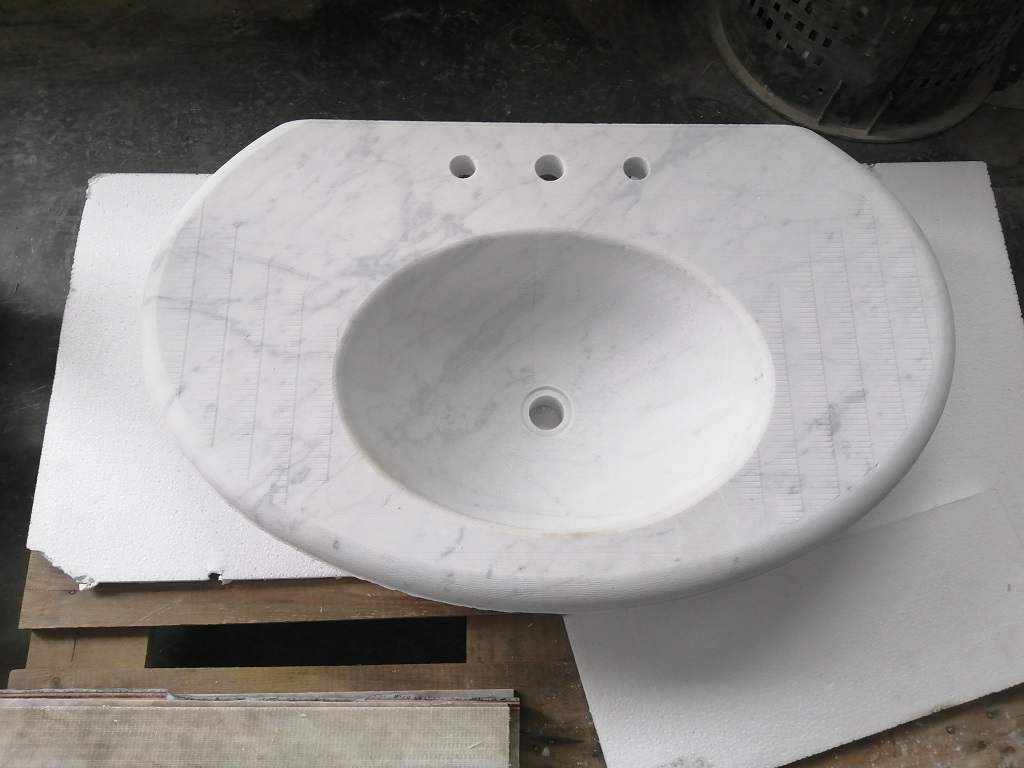

Fresa con struttura robusta, motorizzazioni potenti e veloci per eseguire numerose lavorazioni, anche di contornatura, grazie ad un elettro mandrino inclinabile di 90°, banco girevole automatico a 360° e tornio applicabile al banco.​

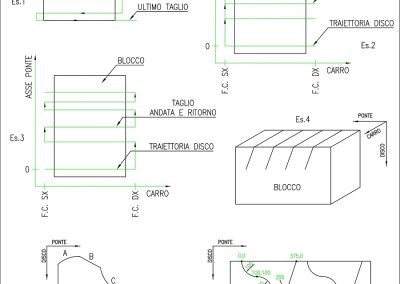

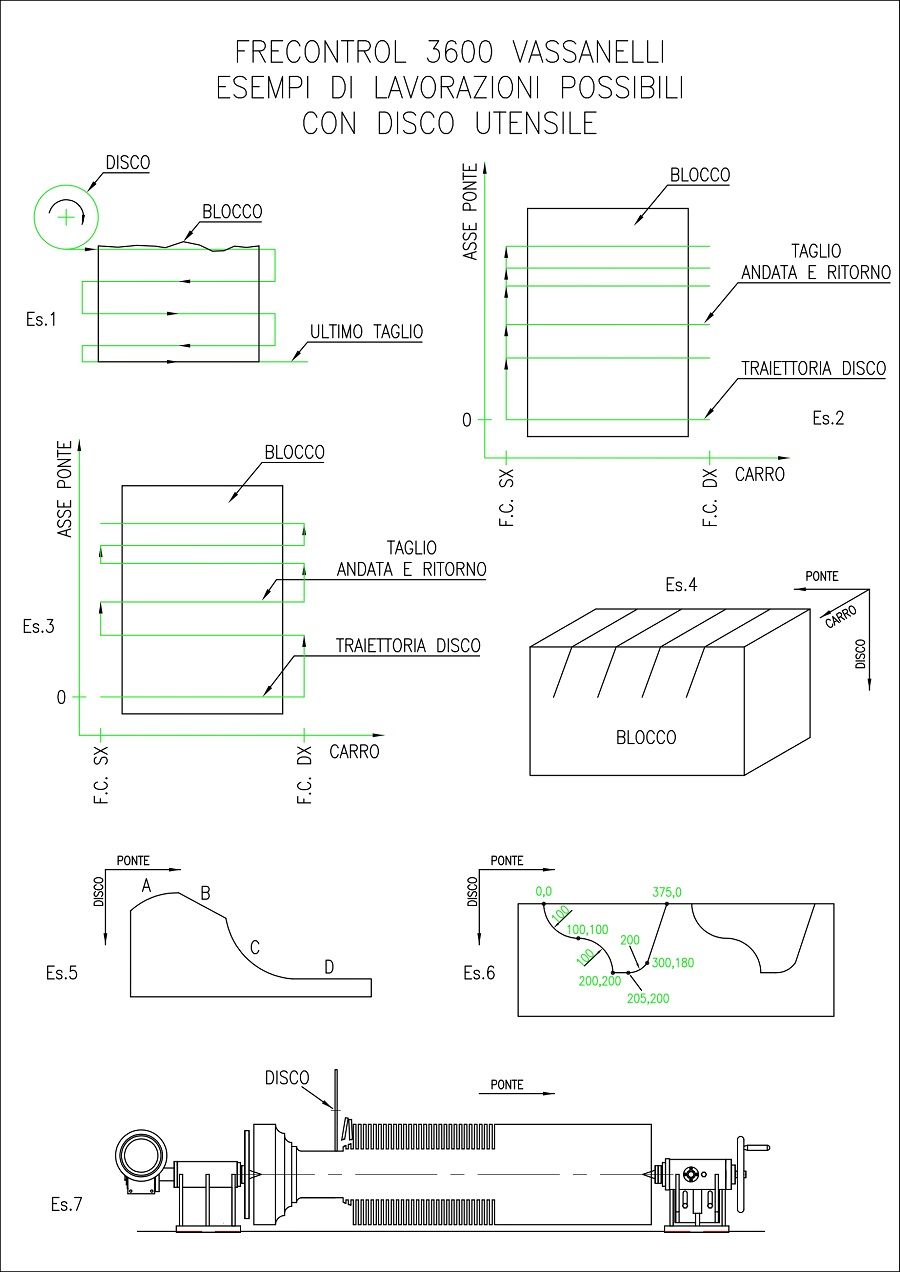

Utensile di taglio (Disco) ha un diametro di 750,0 mm.

La Corsa di scorrimento del Carro porta utensile è di 3.600,0 mm.

Struttura della macchina

La Fresa a Ponte per Marmo, modello 3600, ha una trave portante costruito in acciaio di grosso spessore, che appoggia su 2 piste di scorrimento (travi parallele – Asse X) fissate con appositi tirafondi sulle spalle in calcestruzzo armato (muri).

Carro in acciaio temprato, al quale è rigidamente applicato il telaio della Sella porta Mandrino azionata da vite e chiocciola a ricircolo di sfere con relativo riduttore e servomotore a magneti permanenti. Il cinematismo e gli steli con bronzine assicurano il posizionamento verticale dell’utensile disco, chiamato asse salita-discesa sella mandrino (Asse Z).

All’estremità inferiore della Sella primaria è applicata la Sella secondaria porta motore-mandrino che può ruotare di 90° (Asse B).

Verniciatura eseguita dopo totale sabbiatura con colori bi-componenti multistrato. Pannello di comando a bordo macchina e di semplice utilizzo.

Il Carro porta disco scorre su ruote temprate lungo il Trave, sul quale sono ricavate 2 piste di scorrimento a “V” (Asse Y), in grado di garantire grande velocità, precisione e durata. Tutte le parti in movimento e piste di scorrimento sono ricoperte da protezioni e soffietti per evitare che polvere ed acqua rovinino la macchina.

Gli scorrimenti delle ruote (con i relativi cuscinetti) sulle guide a “V” e le trasmissioni a cremagliera degli Assi X-Y, sono lubrificati in bagno d’olio.

Tutti i movimenti dei 6 assi interpolati sono azionati da motori vettoriali (brushless) di precisione, movimenti trasmessi alla macchina tramite ingranaggi e cremagliere temprati, rettificati a gioco controllato.

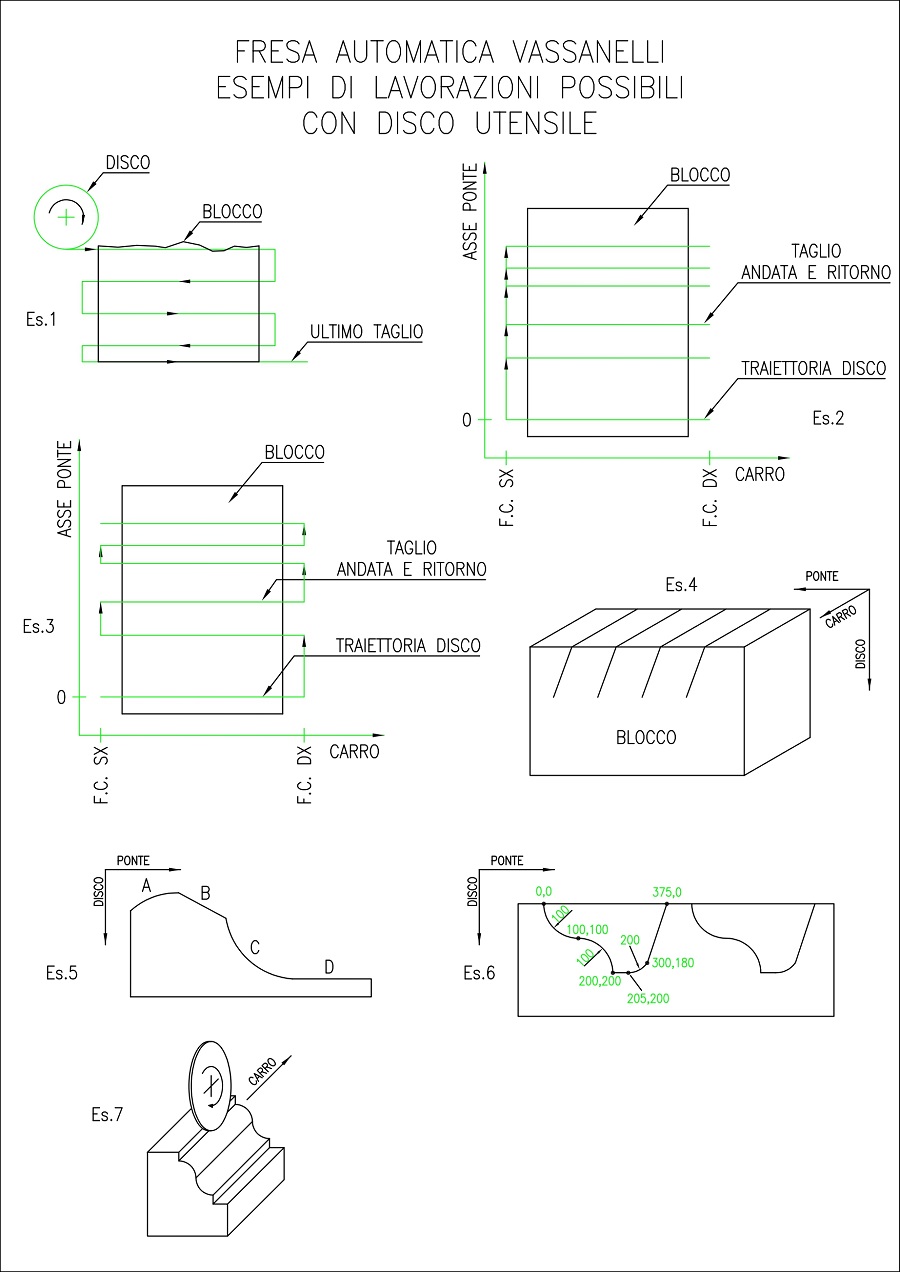

Movimenti degli Assi in continuo (Interpolazione Assi), comandata da Azionamenti elettronici, Inverter e Servo-Motori Brushless, in modo da eseguire lo spostamento automatico e contemporaneo di tutti gli Assi, una volta che viene definito il programma di lavorazione.

Caratteristiche Tecniche

  • Corsa longitudinale, scorrimento Trave su spalle muri (Asse X): 4.500,0 mm
  • Corsa trasversale, scorrimento Carro su Trave (Asse Y): 3.600,0 mm
  • Corsa discesa disco verticale (Asse Z): 600,0 mm
  • Disco inclinabile verticalmente per tagli diagonali (Asse B): 0° ÷ +90°
  • Profondità max di taglio: 220,0 mm
  • Diametro disco di taglio: 500,0 mm ÷ 750,0 mm
  • Consumo idrico consigliato: 55,0 lt/min
  • Potenza installata: 37,0 kW
  • Tutti gli assi sono interpolati fra di loro
  • Elettro-mandrino con controllo vettoriale della velocità da 0 a 6.500,0 giri – 22,0 Kw con attacco ISO 50 inclinabile di 90° (Asse B)
  • Banco girevole automatico interpolato (Asse A): 0° ÷ +360°
  • Contropunta motorizzato e Puntale Tornio per lavorazione colonne (Asse C)
  • Per lavorazioni in continuo +/- 360°  3.600,0 mm – 1.800,0 mm
  • Fresa per marmo e granito
  • Velocità assi
    • Asse X: 20.000,0 mm/min
    • Asse Y: 20.000,0 mm/min
    • Asse Z: 10.000,0 mm/min
    • Asse A: 1.800,0 gradi/min
    • Asse B: 600,0 gradi/min
    • Asse C: 800,0 gradi/min
  • Finecorsa
  • Laser
  • Lubrificazione disco
  • Comandata da azionamenti, motori brushless e Inverter
  • Software
