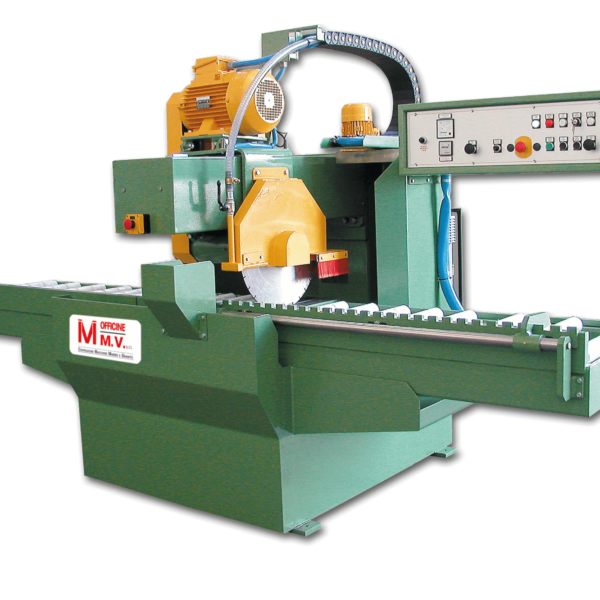

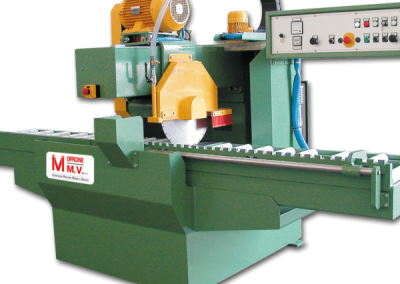

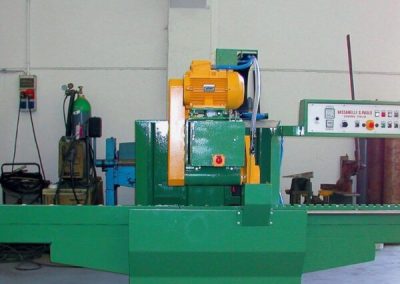

Intestatrice orizzontale monodisco IMV TC 620
Intestatrice orizzontale monodisco IMV TC 620
Macchina dedicata al taglio trasversale di filagne in marmo e granito.

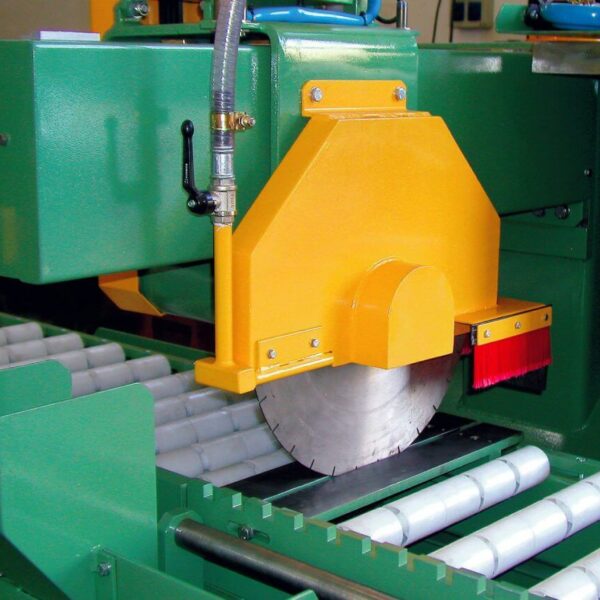

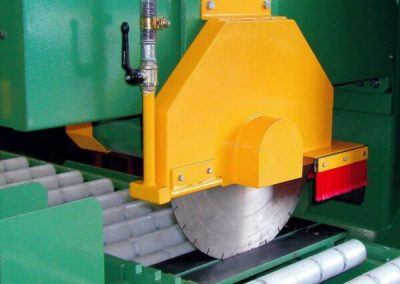

Taglio eseguito per mezzo di un Mandrino azionato con Trasmissione a cinghie da un Moto-riduttore.
Dotata di vasca scarico fluidi.
Scorrimento del materiale sul banco a rulliera.
Il taglio è eseguito perpendicolare alla direzione di scorrimento della filagna.

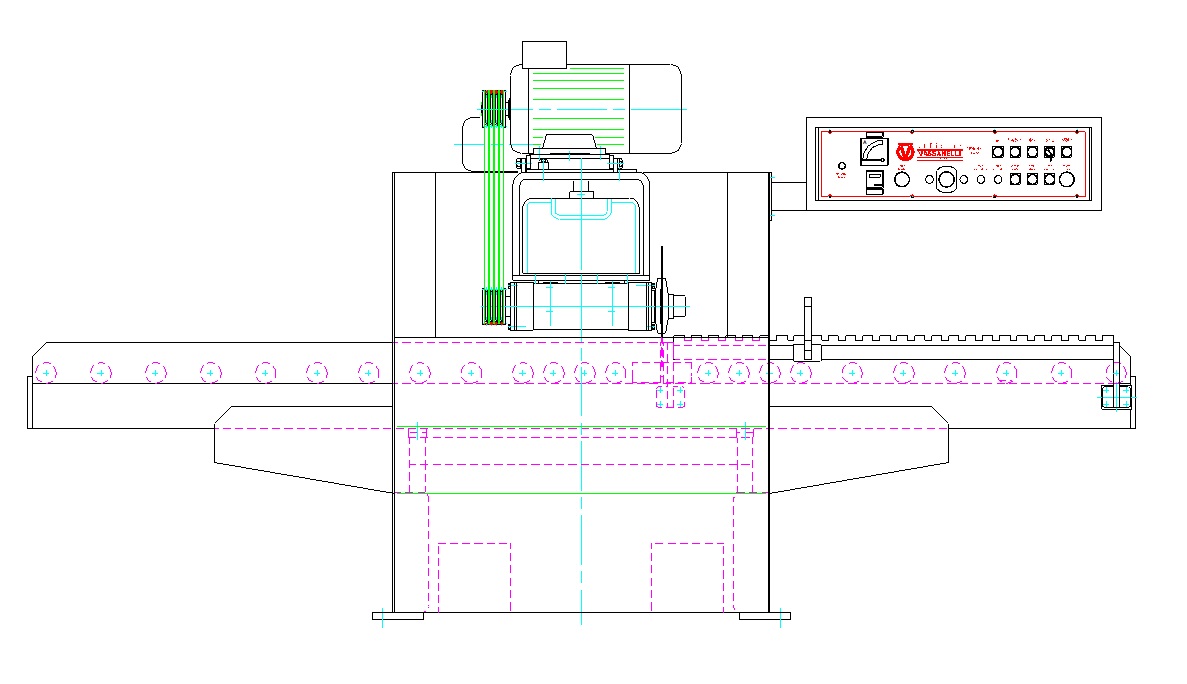

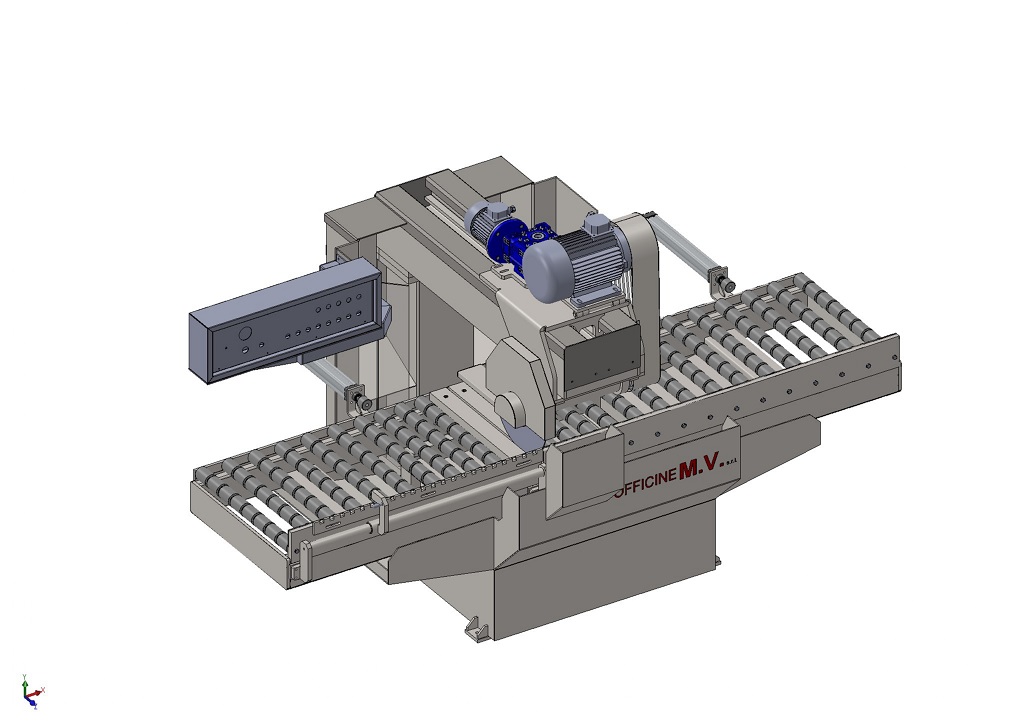

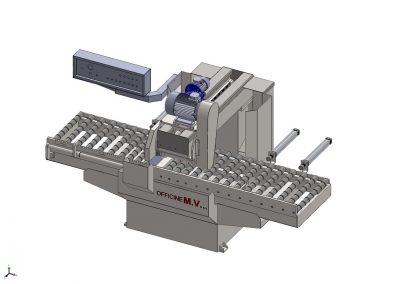

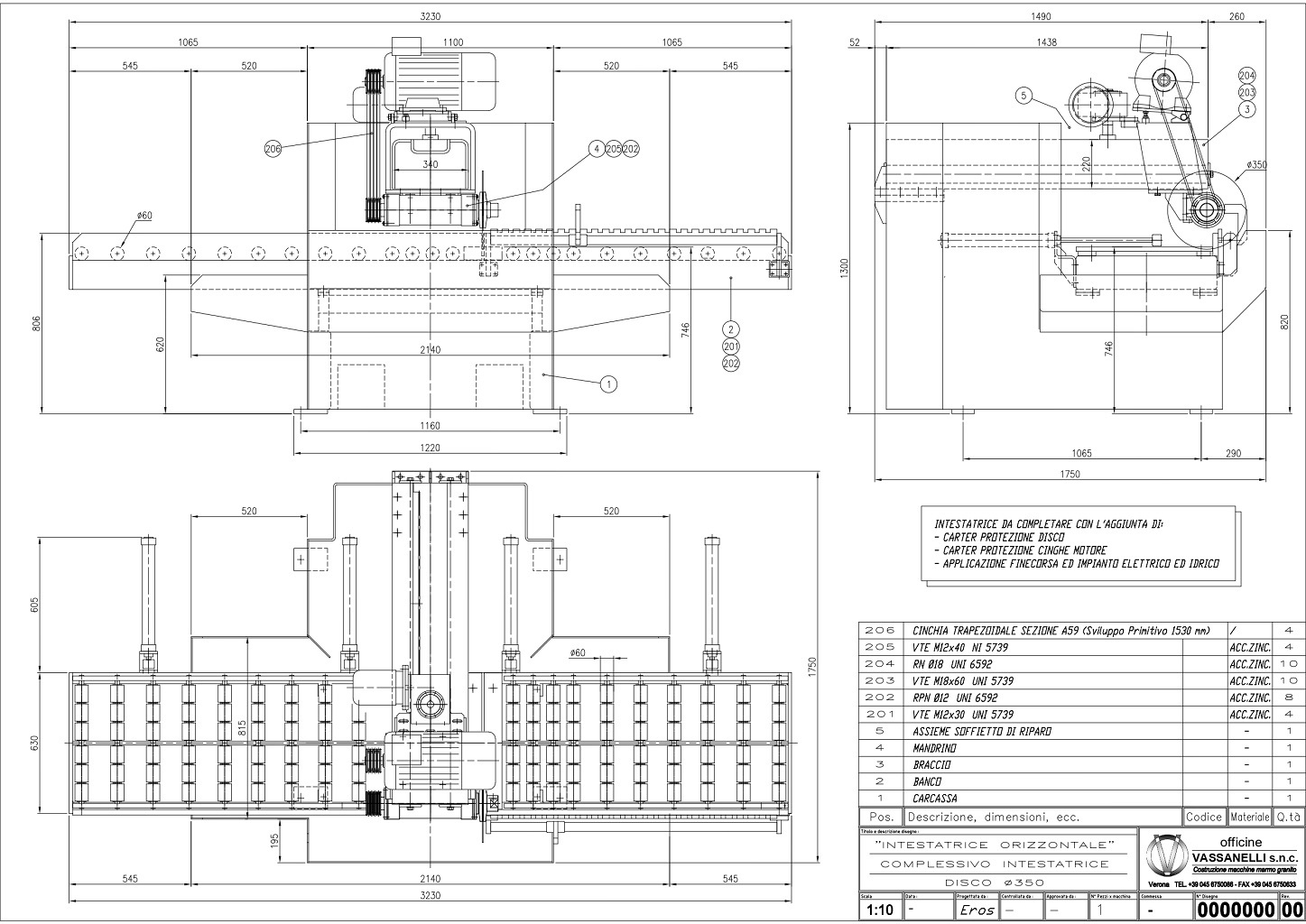

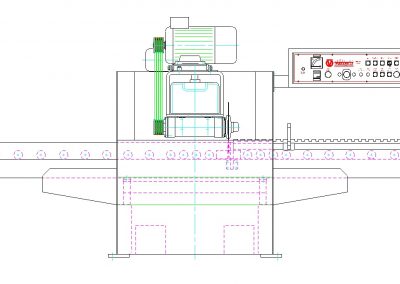

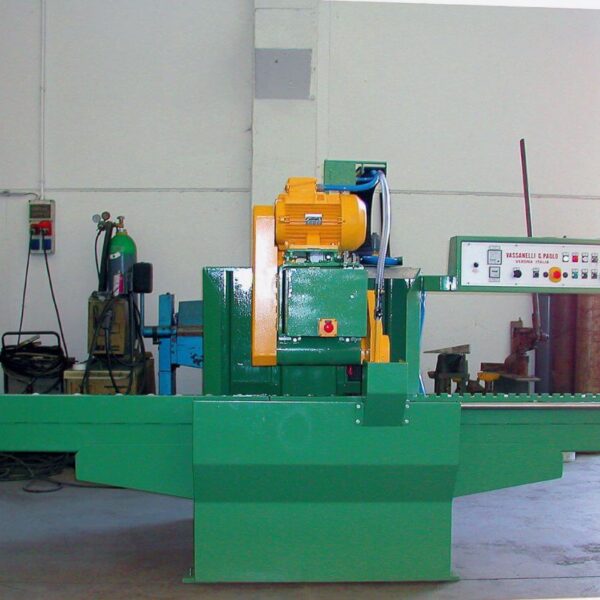

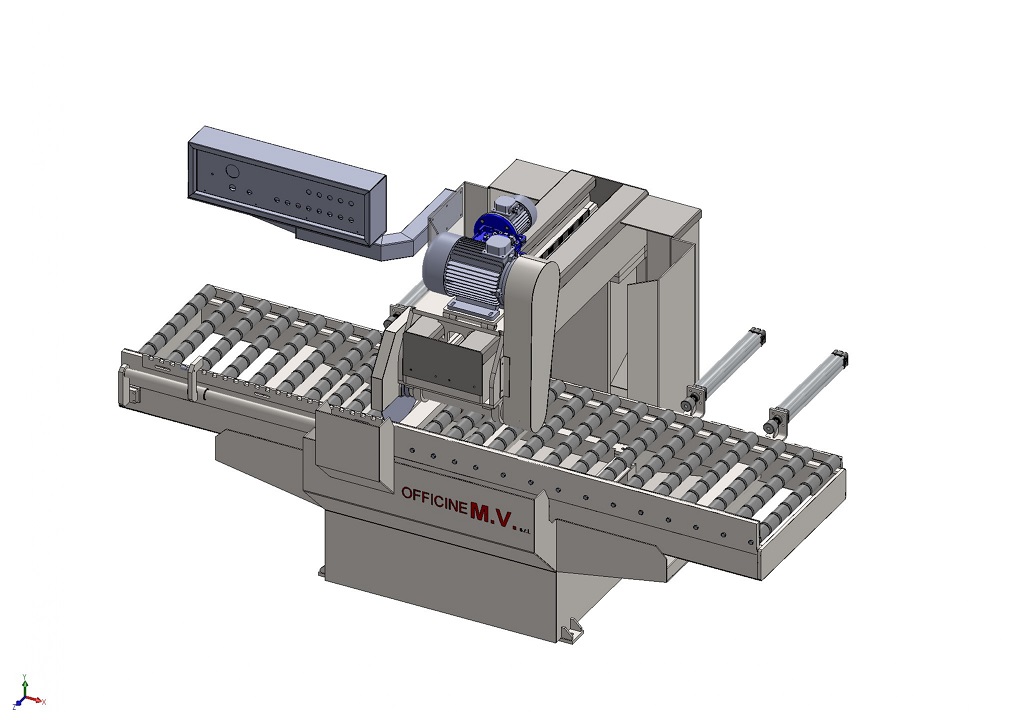

Struttura della macchina
L’Intestatrice Orizzontale con trasmissione su Mandrino è costituita da un basamento con travi e piegati elettrosaldati in carpenteria pesante, su cui si appoggia il banco di scorrimento a struttura tubolare.
Il Braccio su cui scorre il carro che porta il mandrino e il motore, è anch’esso fissato al basamento.
Il movimento del carro avviene mediante scorrimento delle slitte sulle guida a “V” in bagno d’olio; trasmissione a cremagliera-pignone, garantisce una migliore stabilità e precisione di taglio.
Caratteristiche Tecniche
- Spessore di taglio della filagna: 0 ÷ 100,0 mm
- Larghezza di taglio della filagna: da 0 a 620,0 mm
- Lunghezza di taglio filagne: su richiesta (passo di regolazione ogni 50 mm)
- Diametro utensile di taglio: 400,0 mm ÷ 450,0 mm
- Lunghezza del banco: 3.000,0 mm
- Profondità della macchina: 1.890,0 mm
- Altezza della macchina: 1.880,0 mm
- Base d’appoggio a terra (lunghezza): 1.100,0 mm
- Base d’appoggio a terra ( profondità): 1.350,0 mm
- Consumo idrico per il raffreddamento: si consiglia 18,0 lt/min
- Pressione massima impianto pneumatico: 8,0 bar
- Peso della macchina: 1.700,0 Kg
- Potenza installata: 12,0 kW
- Frequenza di rete: 50,0 Hz
- Tensione di rete: 400,0 V
- Intensità massima: 28,0 A
- Fasi di fornitura energia elettrica: 3
