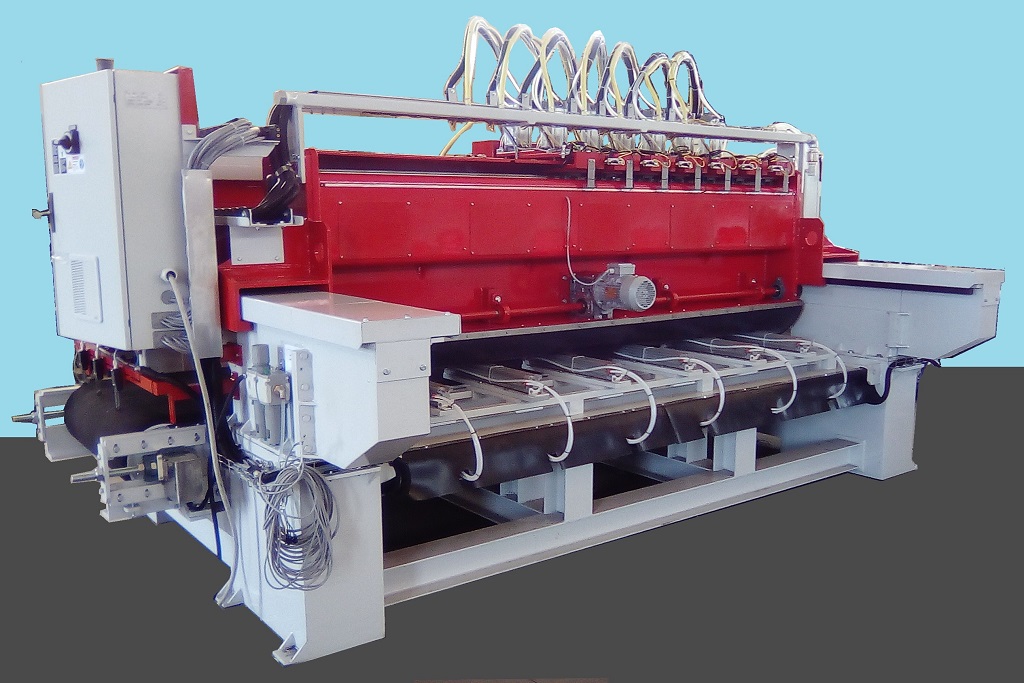

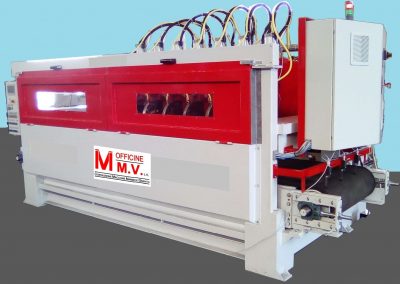

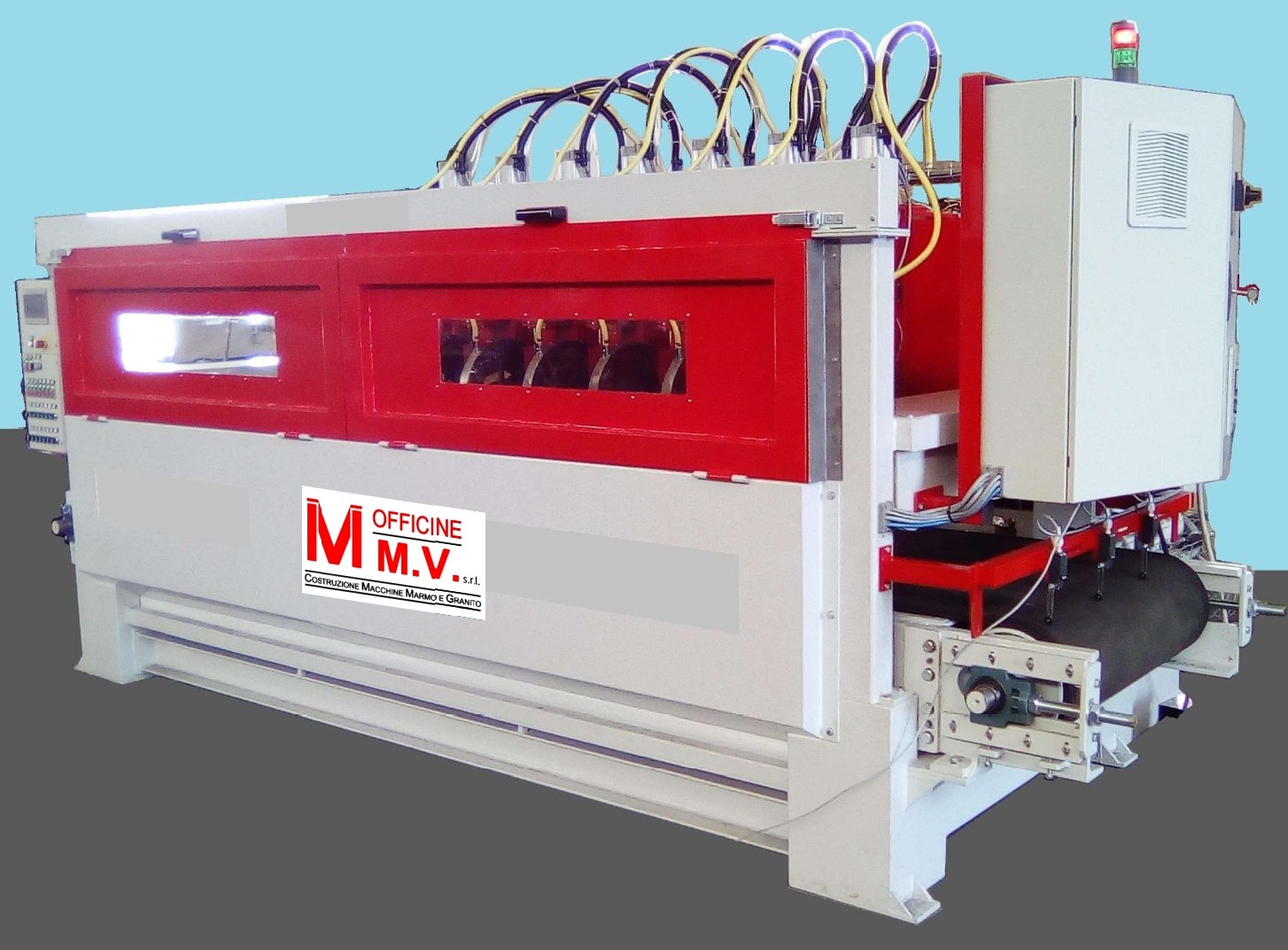

Intestatrice multidisco automatica IMV 3D 1000-7
Intestatrice multidisco automatica IMV 3D 1000-7

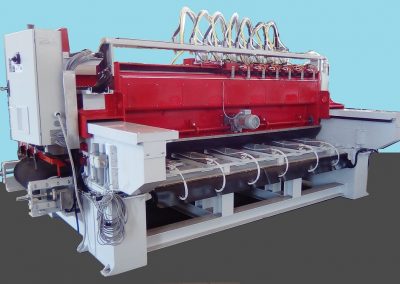

Macchina che esegue nel medesimo istante il taglio trasversale multiplo di lastre in marmo o granito, per la produzione di mattonelle o marmette.

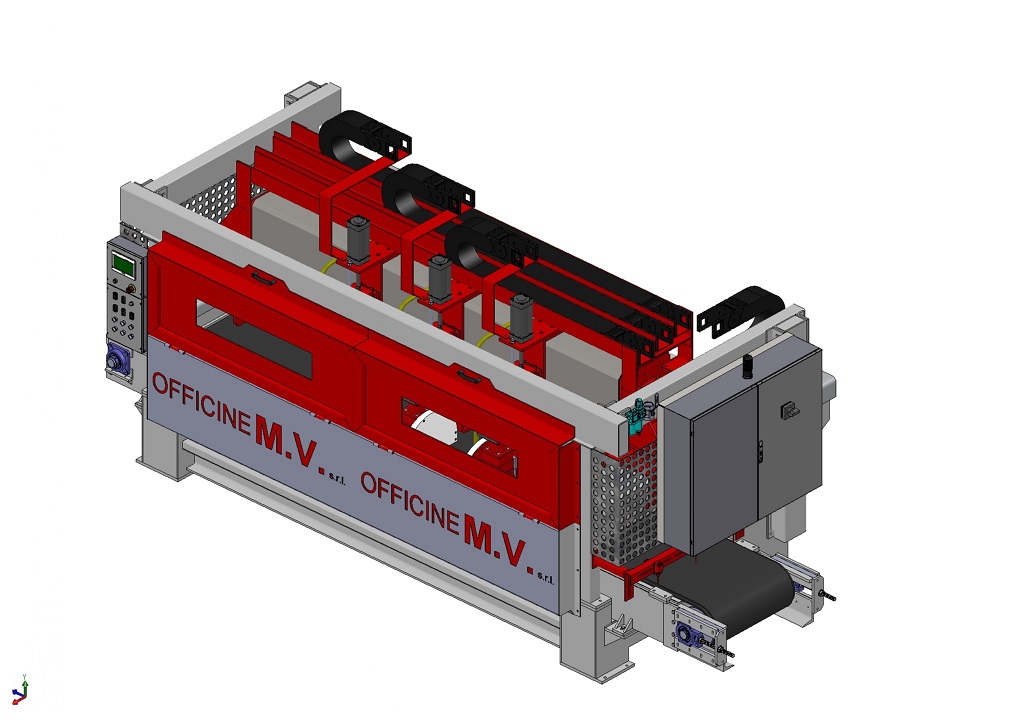

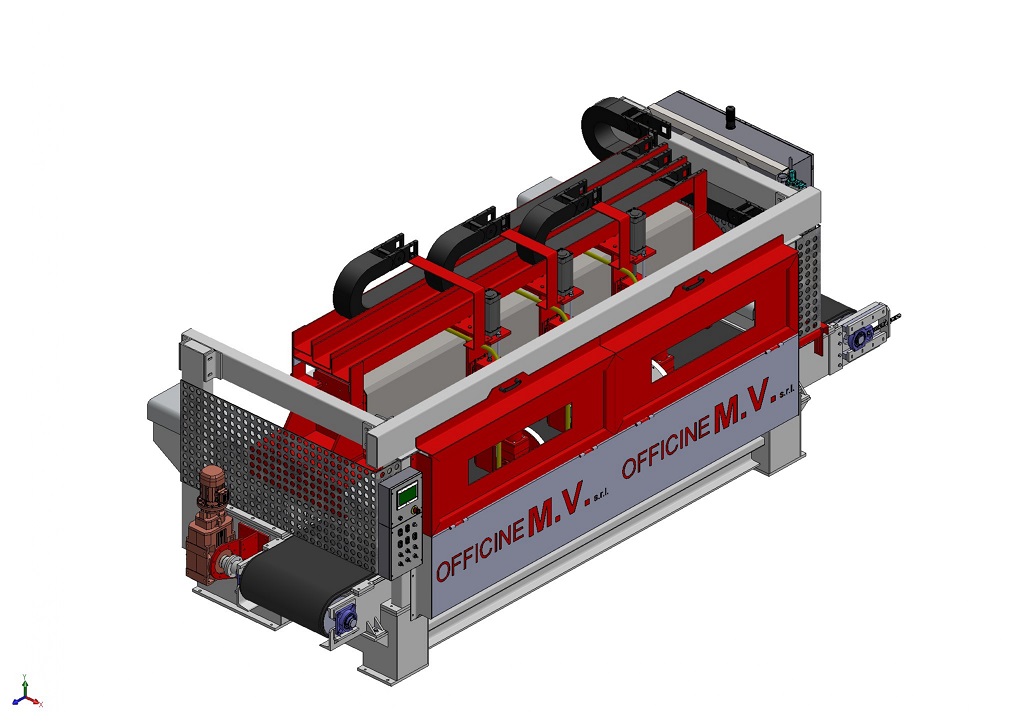

Struttura della macchina

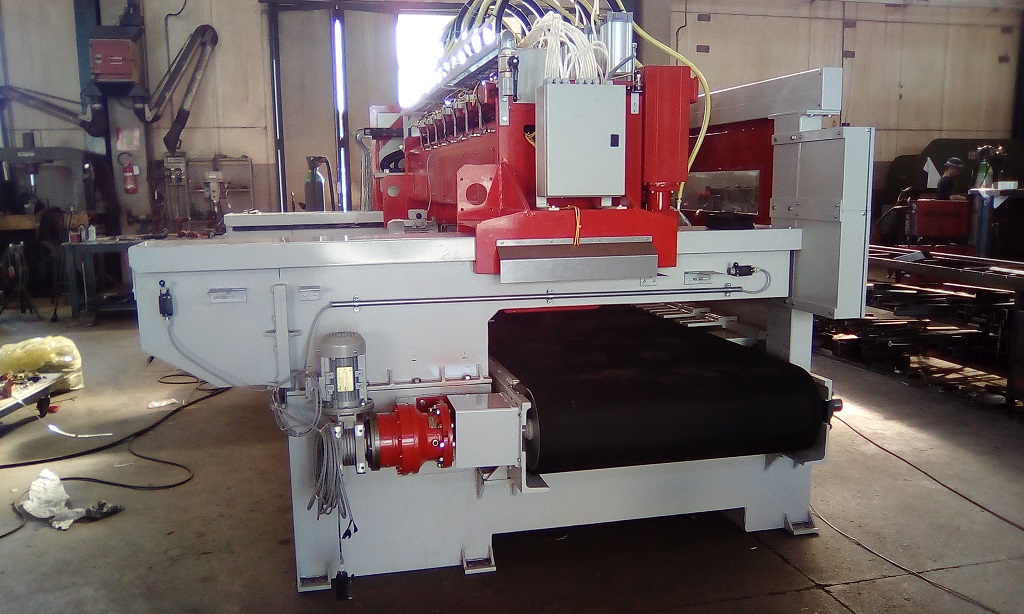

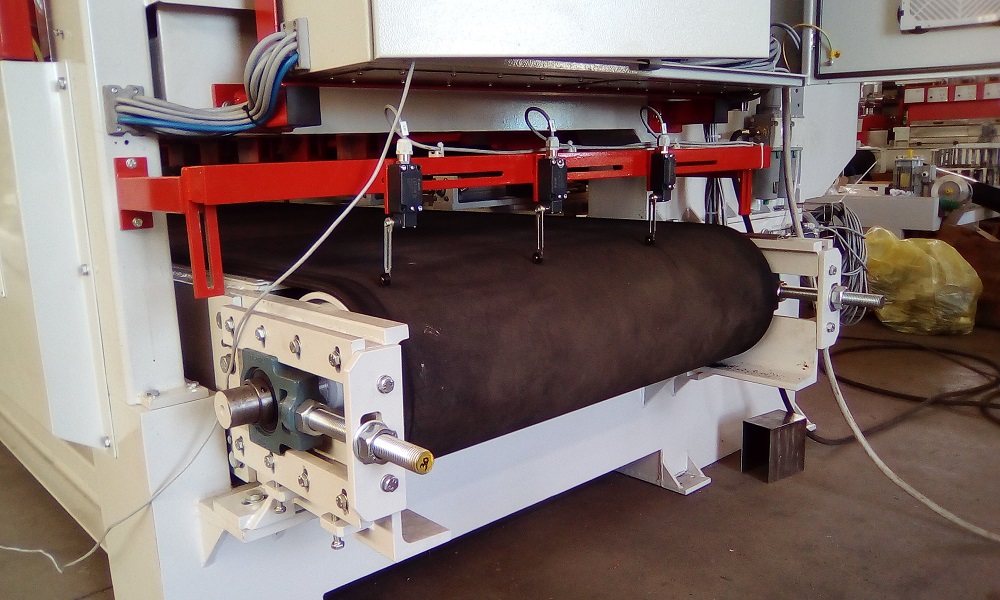

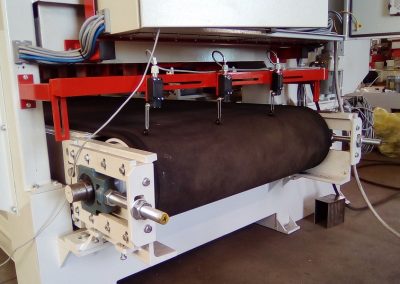

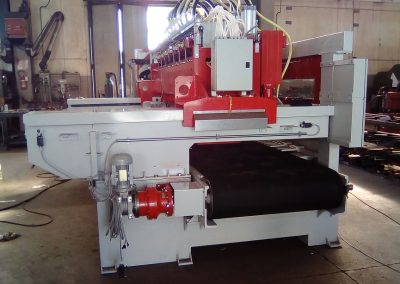

La struttura dell’Intestatrice Multipla Automatica è composta da un banco a nastro con movimento automatico su cui poggia la lastra.

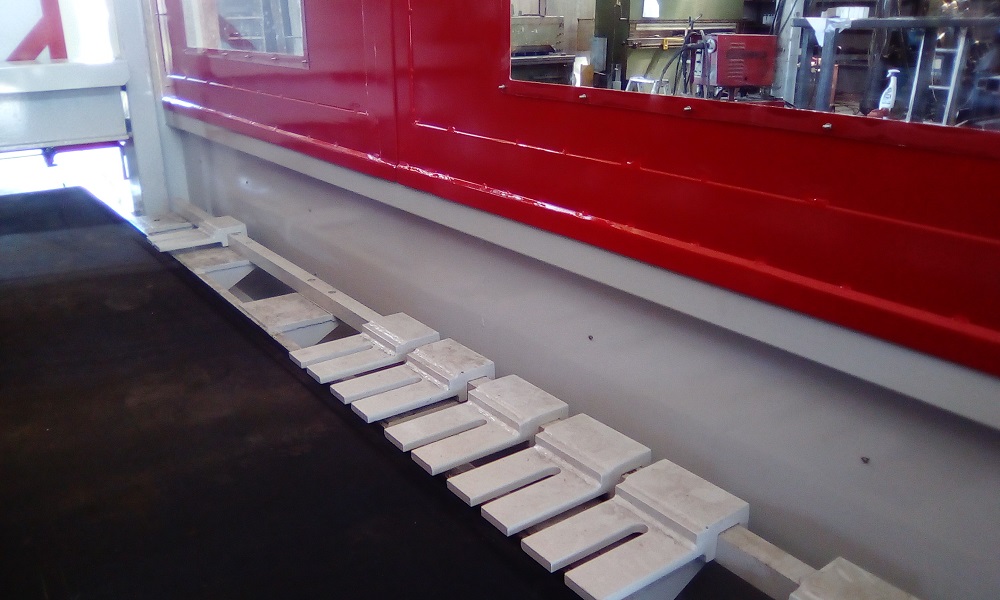

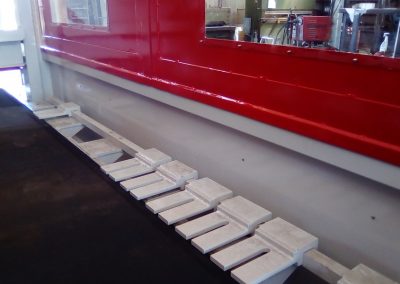

Il gruppo pressori e la battuta di riscontro assicura un corretto allineamento della filagna in senso longitudinale.

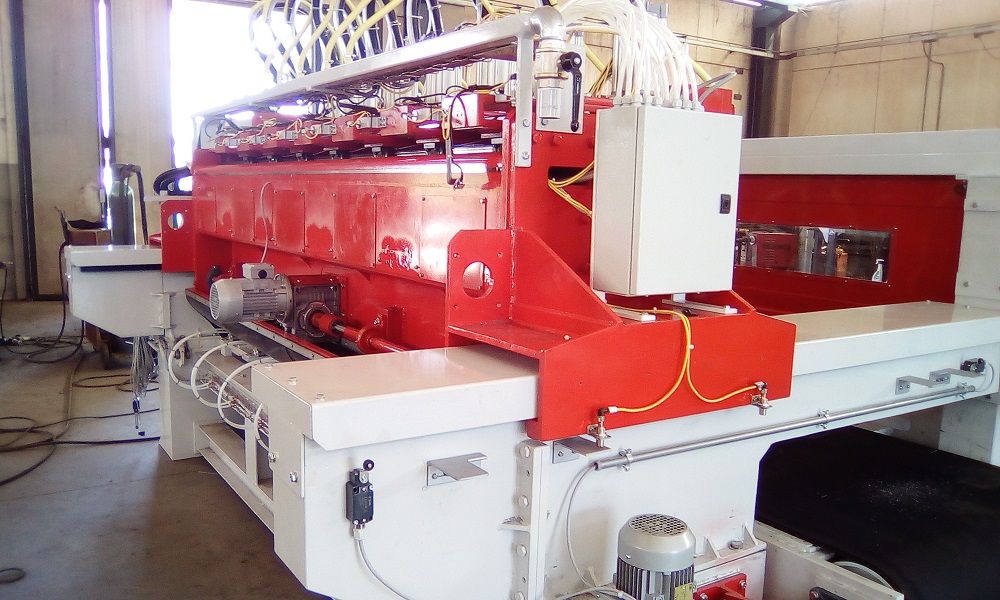

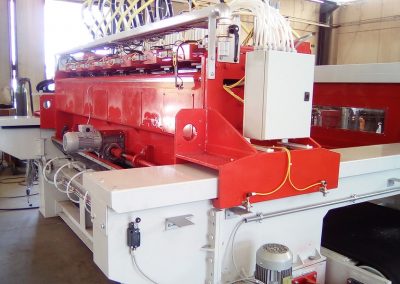

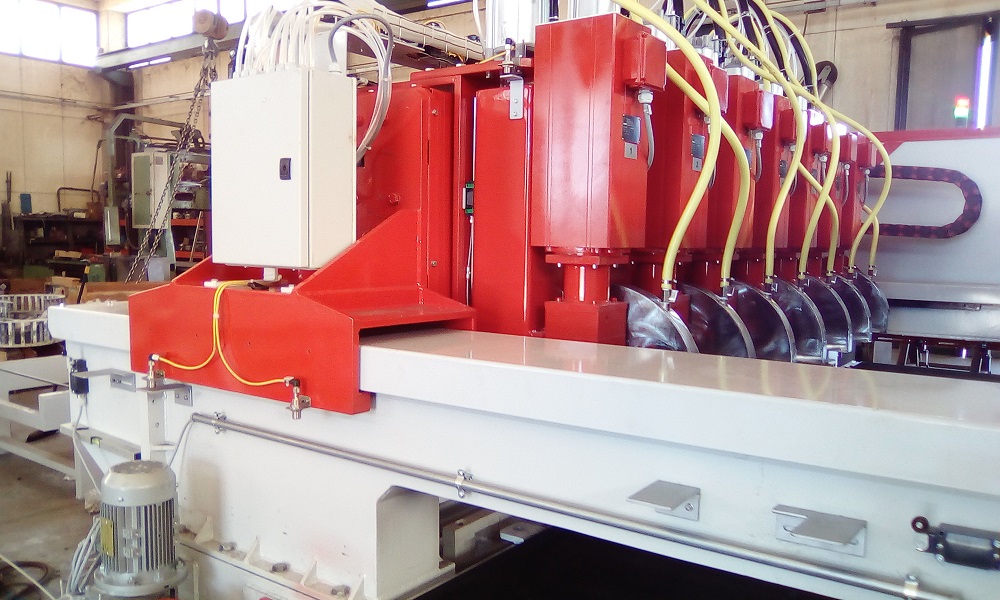

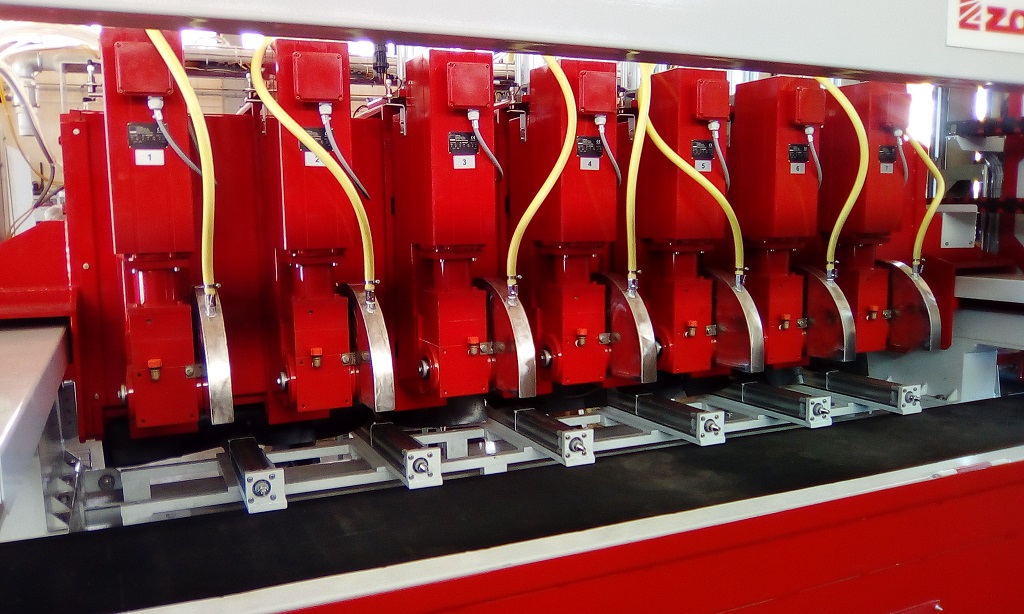

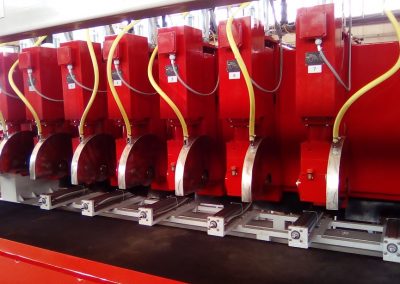

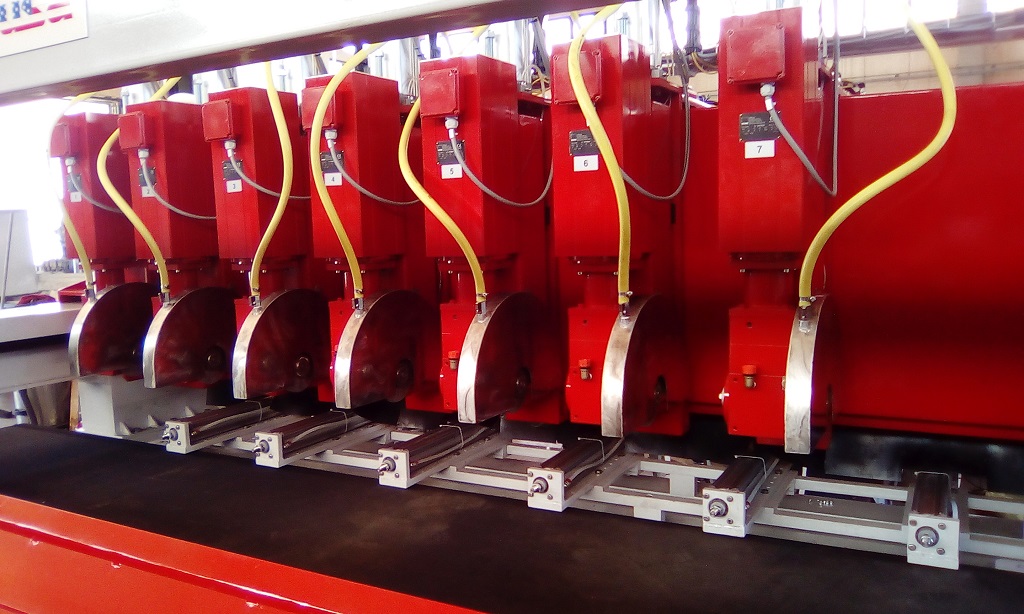

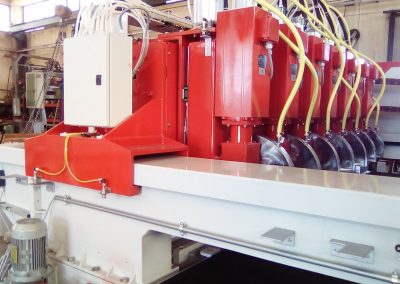

Il Ponte porta Utensili composto da 7 o più Elettromandrini esegue il taglio a misura muovendosi lungo l’asse trasversale (avanzamento utensili).

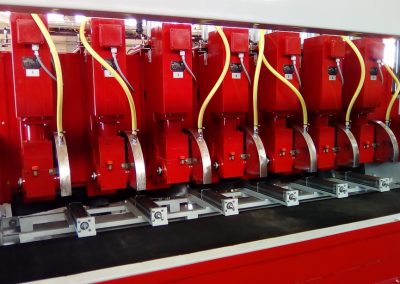

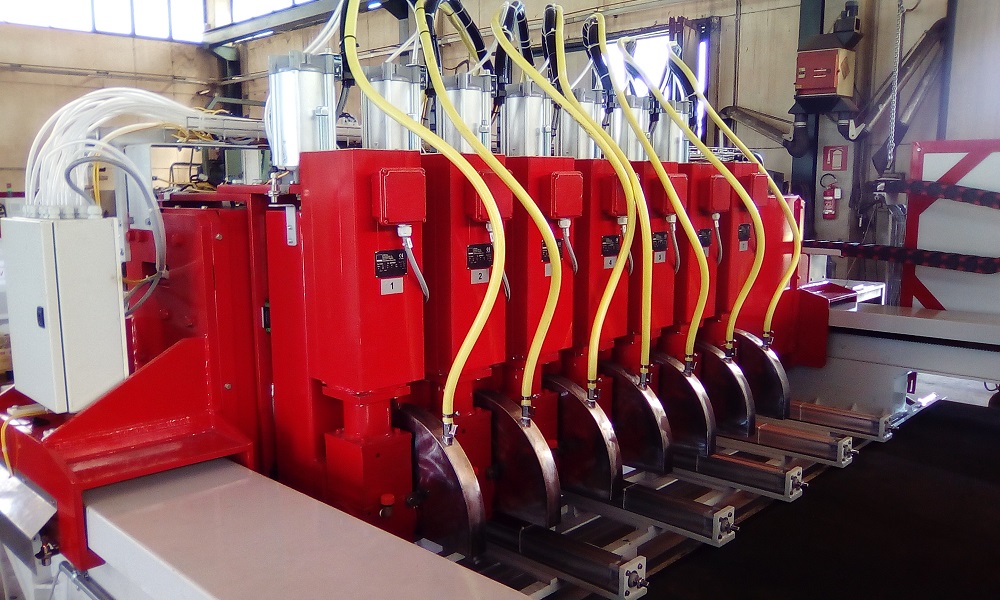

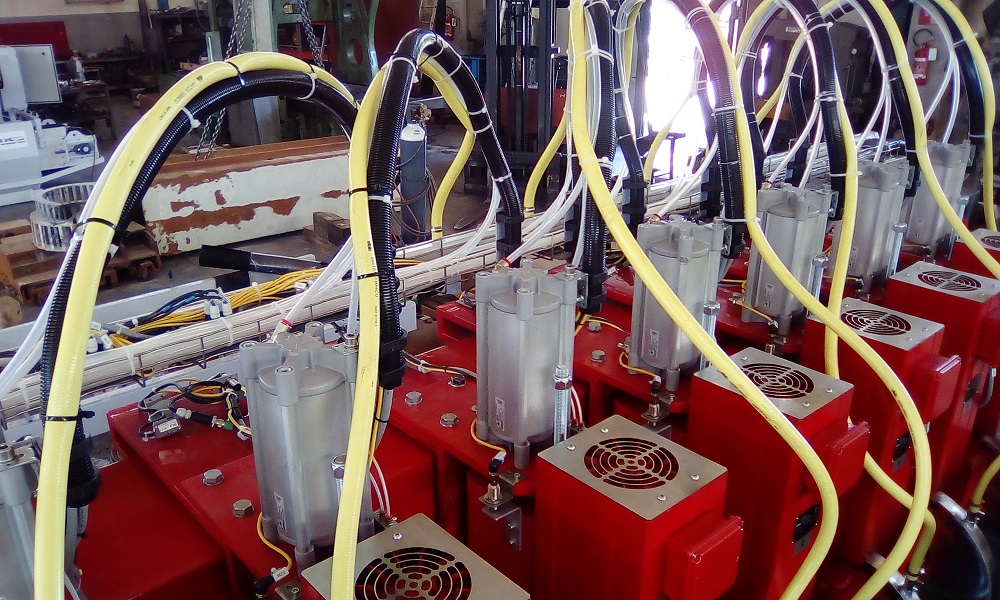

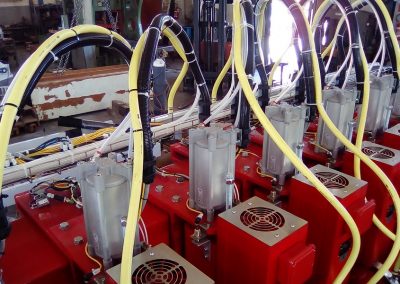

Tutti gli scorrimenti, del Ponte porta Utensili (Asse X), delle Selle porta Utensile (Asse Y) e delle Torrette porta Rinvio Disco (Asse Z), avvengono mediante carrelli vincolati su guide lineari a sfere caricati con precarico medio.
La quota impostata che determina la distanza tra due dischi utensili attigui, impone la lunghezza della mattonella.

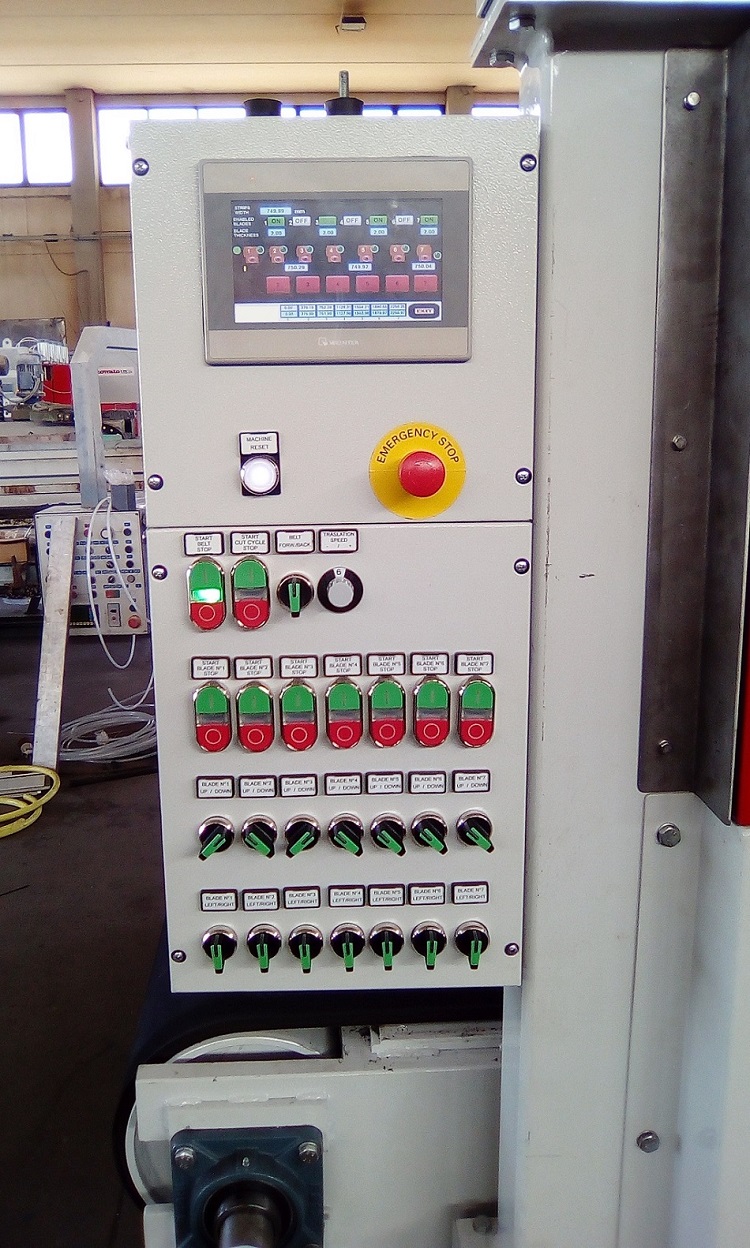

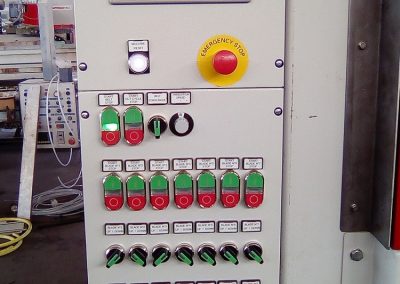

La quota tra i dischi è ottenuta dalla movimentazione dei rispettivi carri o selle a mezzo di selettori disposti sulla consolle o pulsantiera.

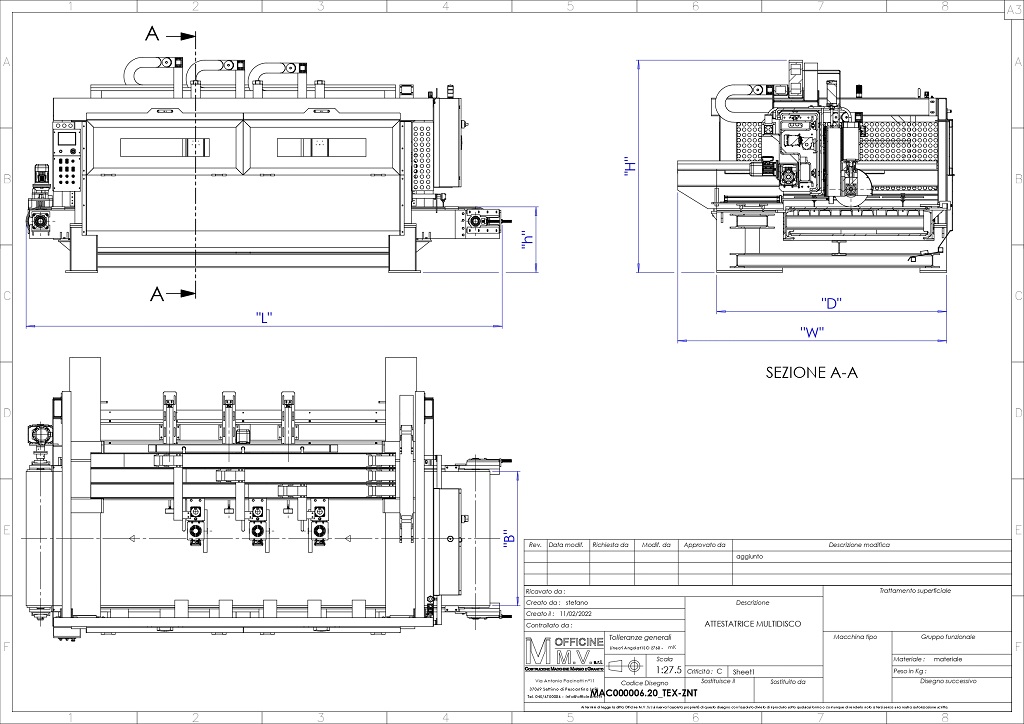

Caratteristiche Tecniche
- Lunghezza della macchina: 4.650,0 mm (per 7 teste di taglio)
- Larghezza della macchina: 2.750,0 mm
- Altezza della macchina: 2.200,0 mm
- Diametro dischi di taglio: 400,0 mm ÷ 450,0 mm
- Numero teste di taglio: 5 ÷ 10
- Larghezza di taglio delle filagne: 1.020,0 mm
- Spessore di taglio delle filagne: 10,0 mm ÷ 100,0 mm
- Lunghezza taglio delle filagne: a richiesta del cliente
- Consumo idrico per il raffreddamento: 120,0 lt/min (per 7 teste di taglio)
- Pressione massima impianto pneumatico: 8,0 bar
- Potenza del singolo elettromandrino: 9,0 kW
- Potenza installata: 70,0 kW (per 7 teste di taglio)
- Frequenza di rete: 50,0 Hz
- Tensione di rete: 400,0 V
- Fasi di fornitura energia elettrica: 3
- Peso macchina: 8.500,0 kg (per 7 teste di taglio)
