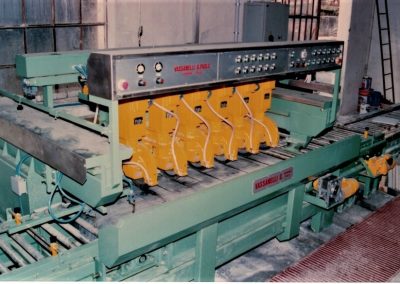

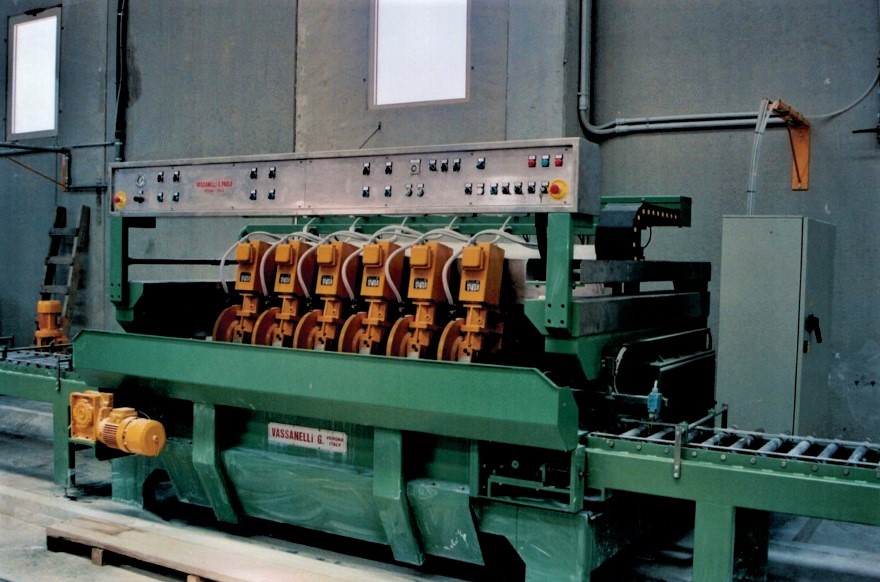

Intestatrice multidisco automatica IMV 3D 620-6

Intestatrice multidisco automatica IMV 3D 620-6

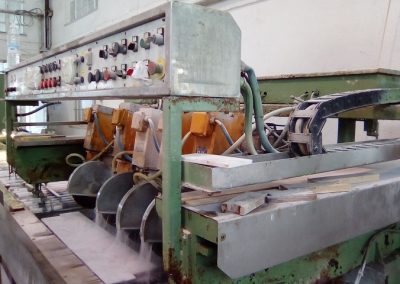

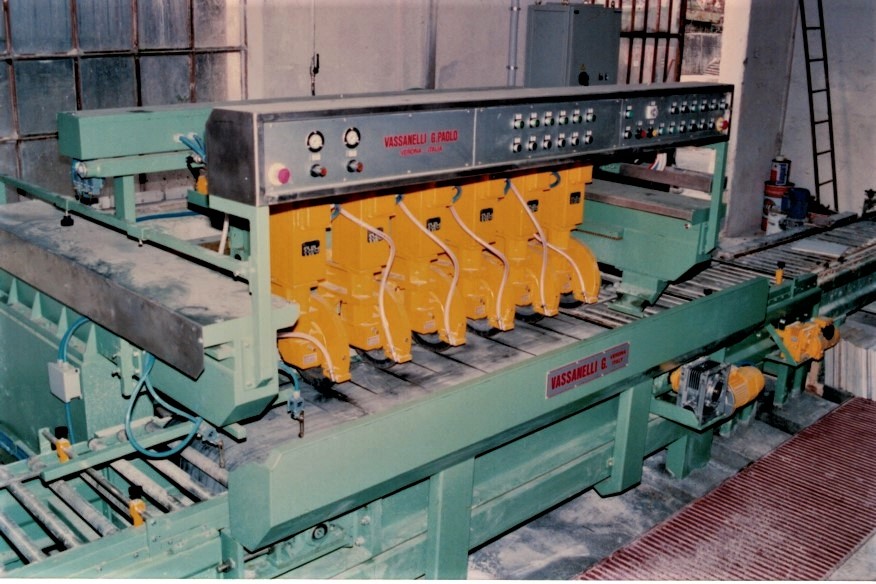

Macchina che esegue nel medesimo istante il taglio trasversale multiplo di filagne in marmo o granito, per la produzione di mattonelle o marmette.

Struttura della macchina

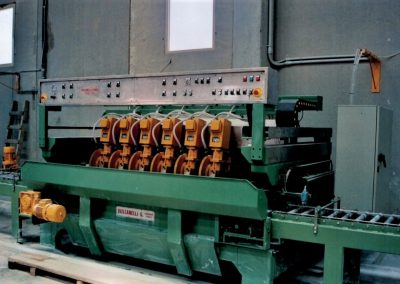

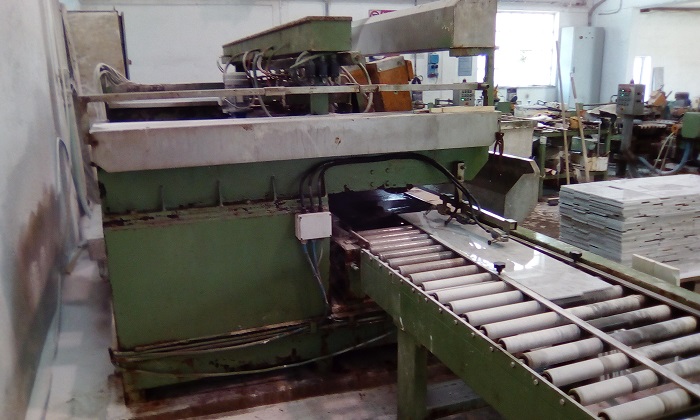

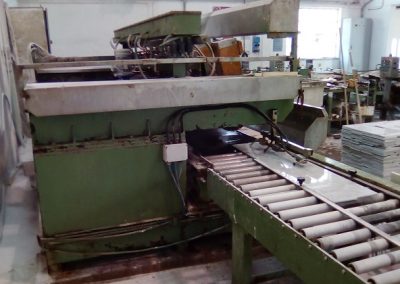

La struttura dell’Intestatrice Multipla Automatica è composta da un banco a nastro con movimento automatico su cui poggia la filagna.

Il Gruppo Pressori e la battuta di riscontro assicura un corretto allineamento della filagna in senso longitudinale.

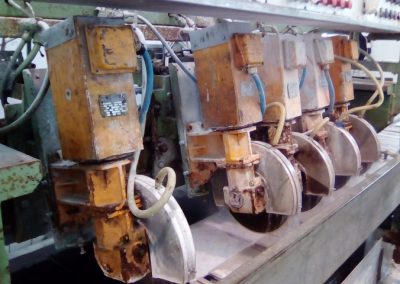

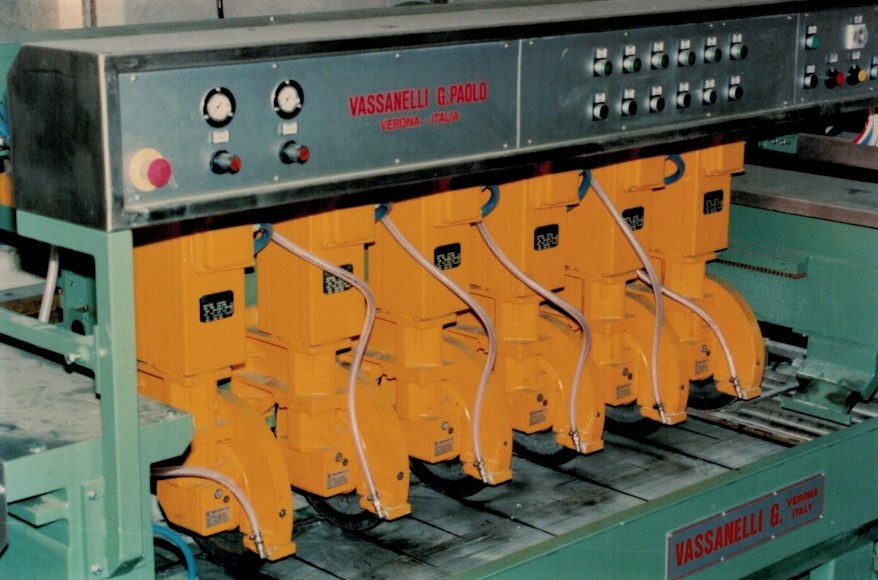

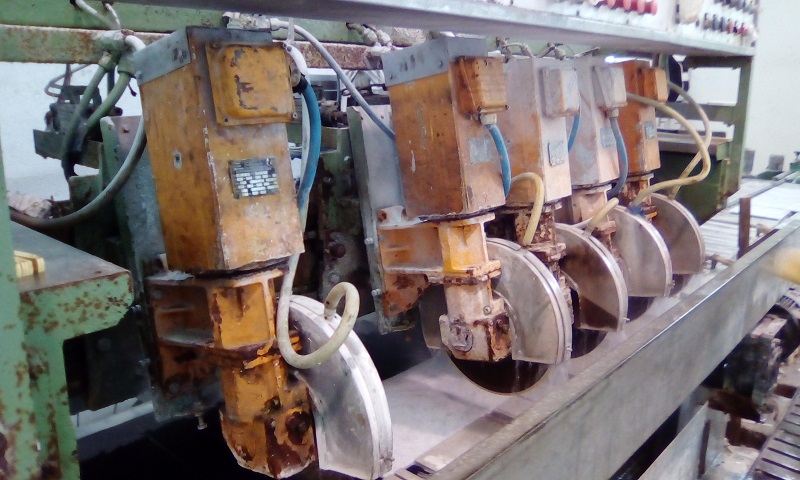

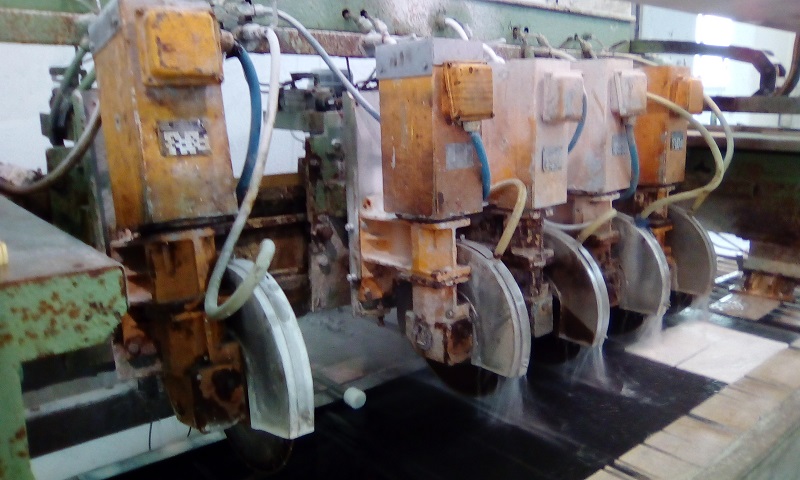

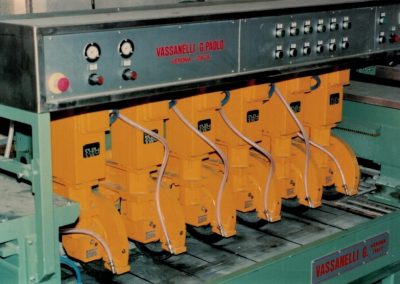

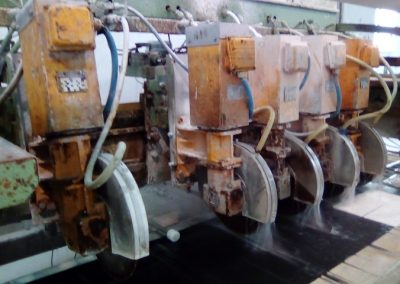

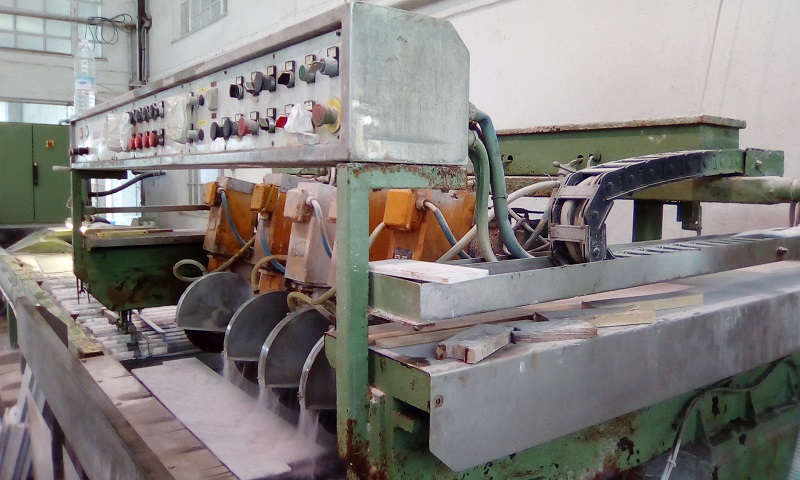

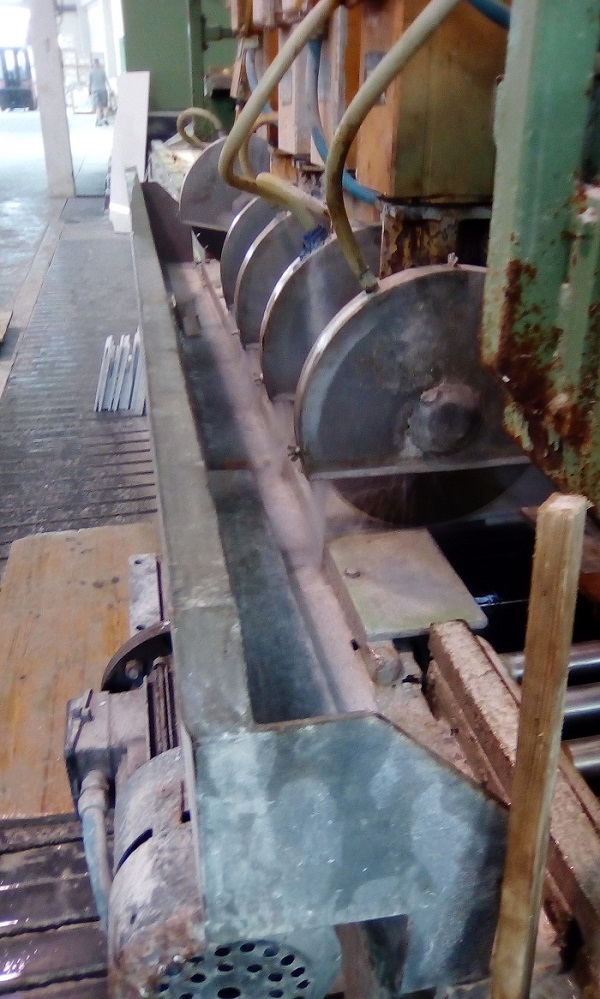

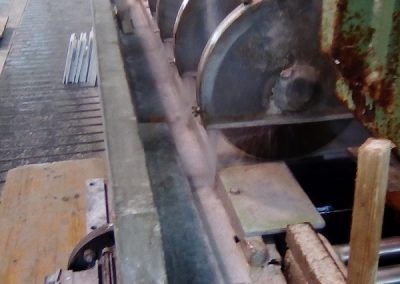

Il Ponte porta Utensili composto da 6 o più Elettromandrini esegue il taglio a misura muovendosi lungo l’asse trasversale (avanzamento utensili).

La quota impostata che determina la distanza tra due dischi utensili attigui, impone la lunghezza della mattonella.

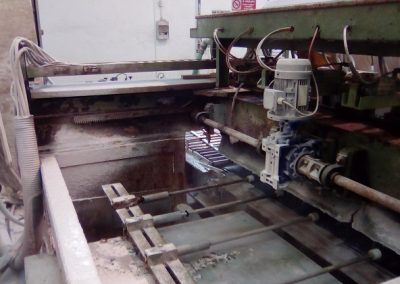

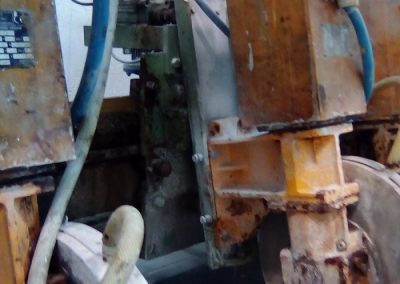

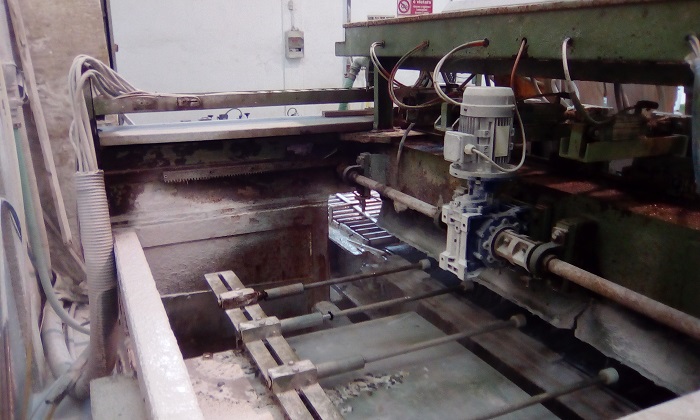

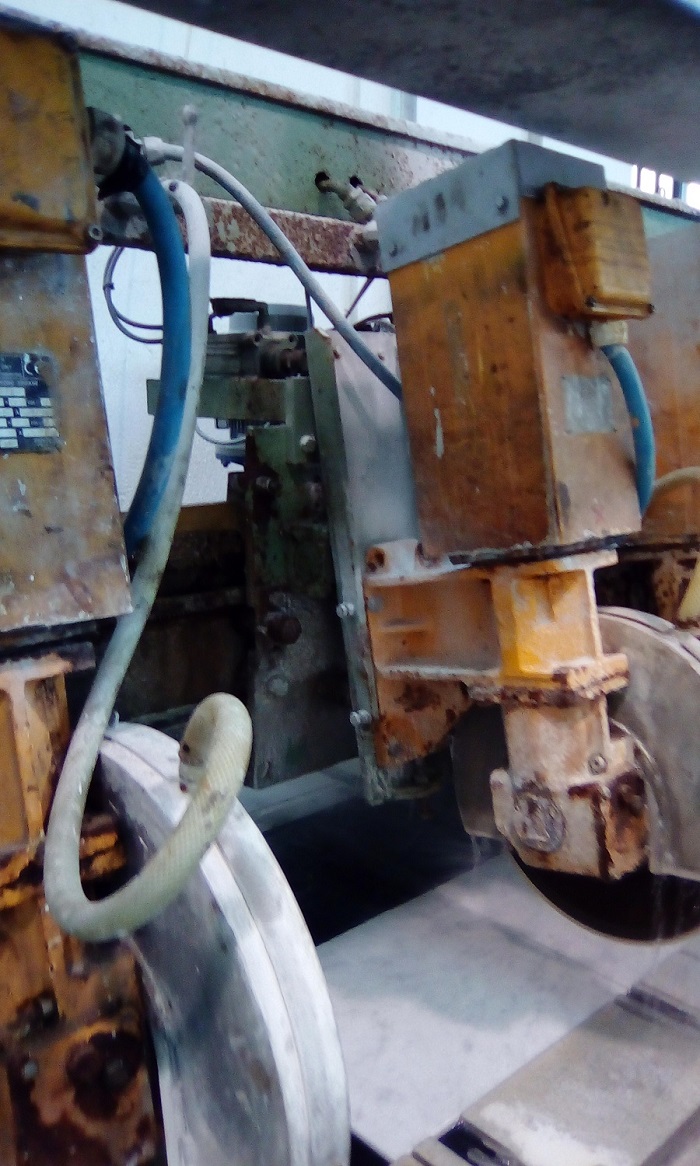

La quota tra i dischi è ottenuta dalla movimentazione dei rispettivi carri o selle a mezzo di selettori disposti sulla consolle o pulsantiera.

Caratteristiche Tecniche

  • Lunghezza della macchina: 3.330,0 mm (per 6 teste di taglio)
  • Larghezza della macchina: 2.200,0 mm
  • Diametro dischi di taglio: 350,0 mm
  • Numero teste di taglio: da 5 a 10 (6 in questa configurazione)
  • Larghezza di taglio delle filagne: 620,0 mm
  • Spessore di taglio delle filagne: 80,0 mm
  • Lunghezza taglio delle filagne: a richiesta del cliente
  • Consumo idrico per il raffreddamento: si consiglia 90,0 lt/min (per 6 teste di taglio)
  • Pressione massima impianto pneumatico: 8 bar
  • Potenza del singolo Elettromandrino: 4,0 kW
  • Potenza installata: 32,0 kW (per 6 teste di taglio)
  • Frequenza di rete: 50,0 Hz
  • Tensione di rete: 400,0 V
  • Fasi di fornitura energia elettrica: 3
  • Peso macchina: 4.600,0 kg (per 6 teste di taglio)
