Intestatrice orizzontale monodisco IMV E 620
Intestatrice orizzontale monodisco IMV E 620

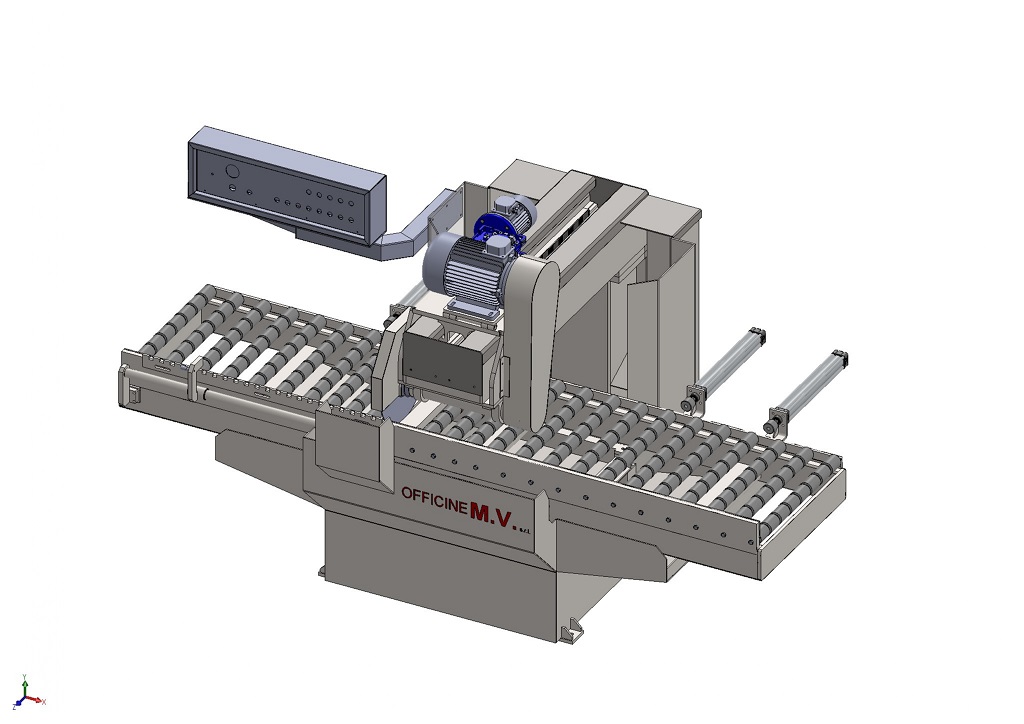

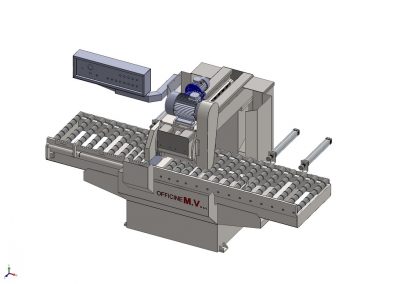

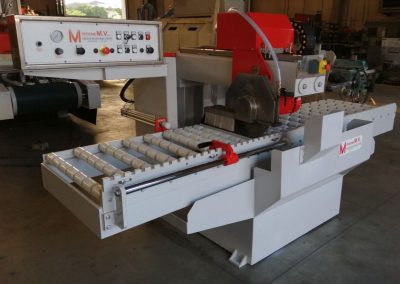

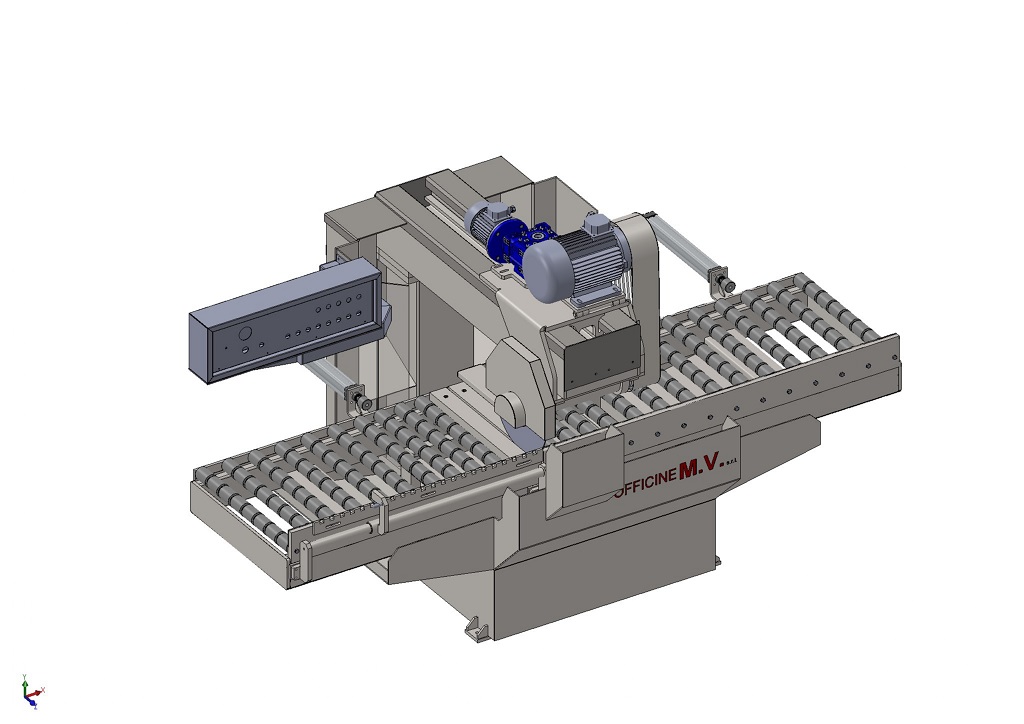

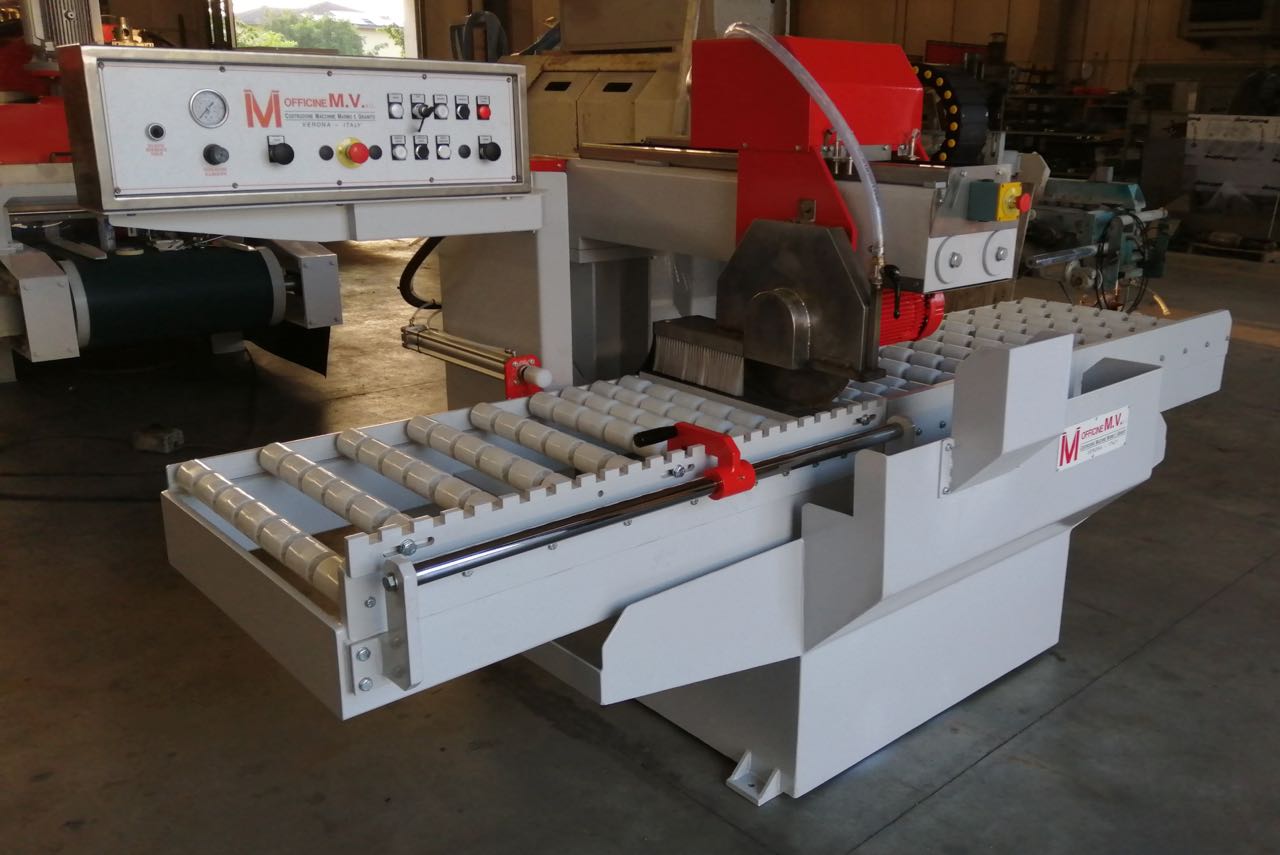

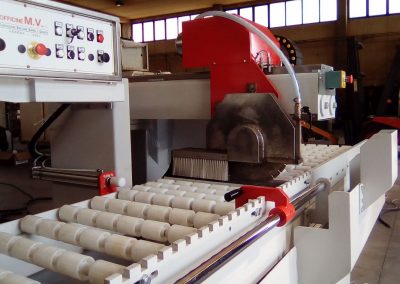

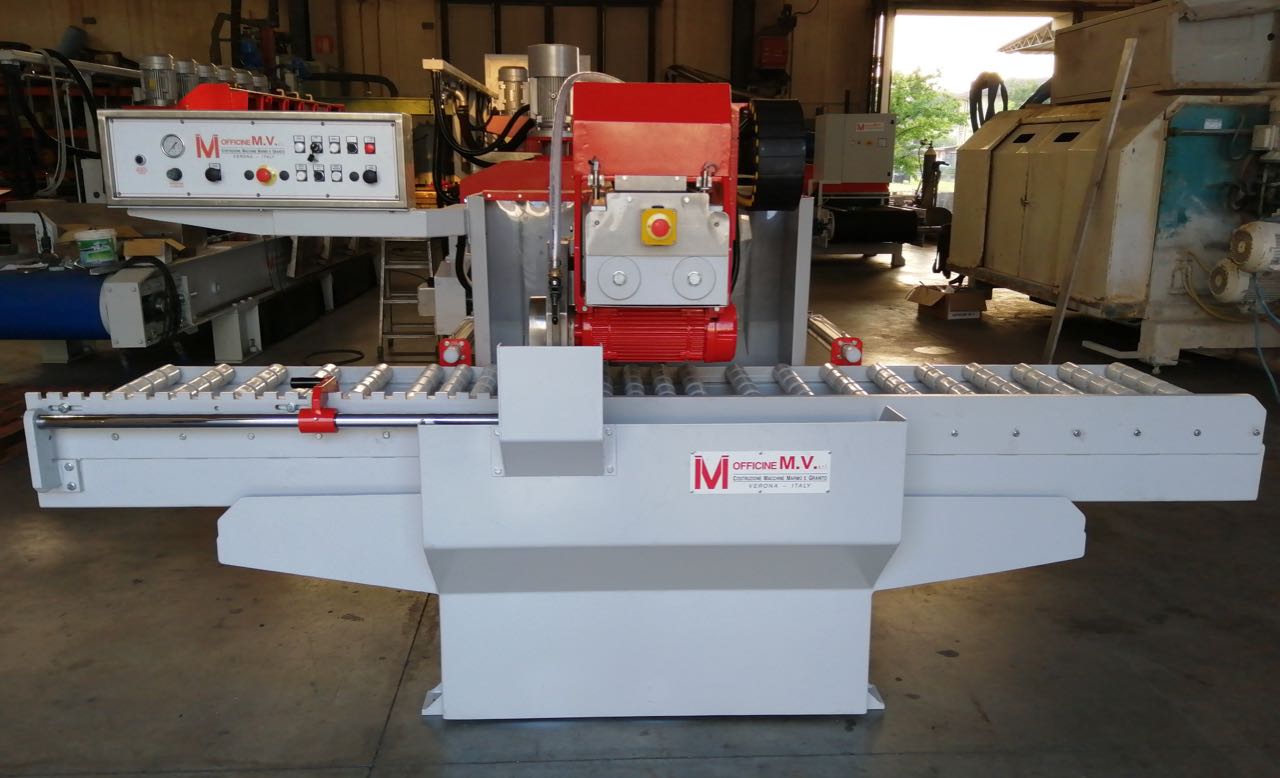

Macchina dedicata al taglio trasversale di filagne in marmo e granito, mediante Elettromandrino con flange porta-disco di taglio.
Dotata di vasca scarico fluidi.
Avanzamento carro porta disco tramite inverter. Scorrimento del materiale sul banco a rulliera.
Il taglio è eseguito perpendicolare alla direzione di scorrimento della filagna.

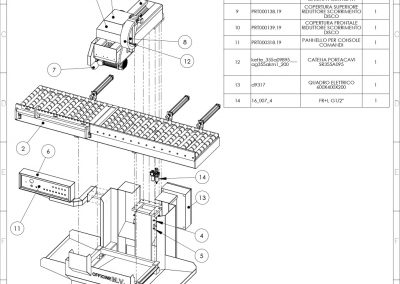

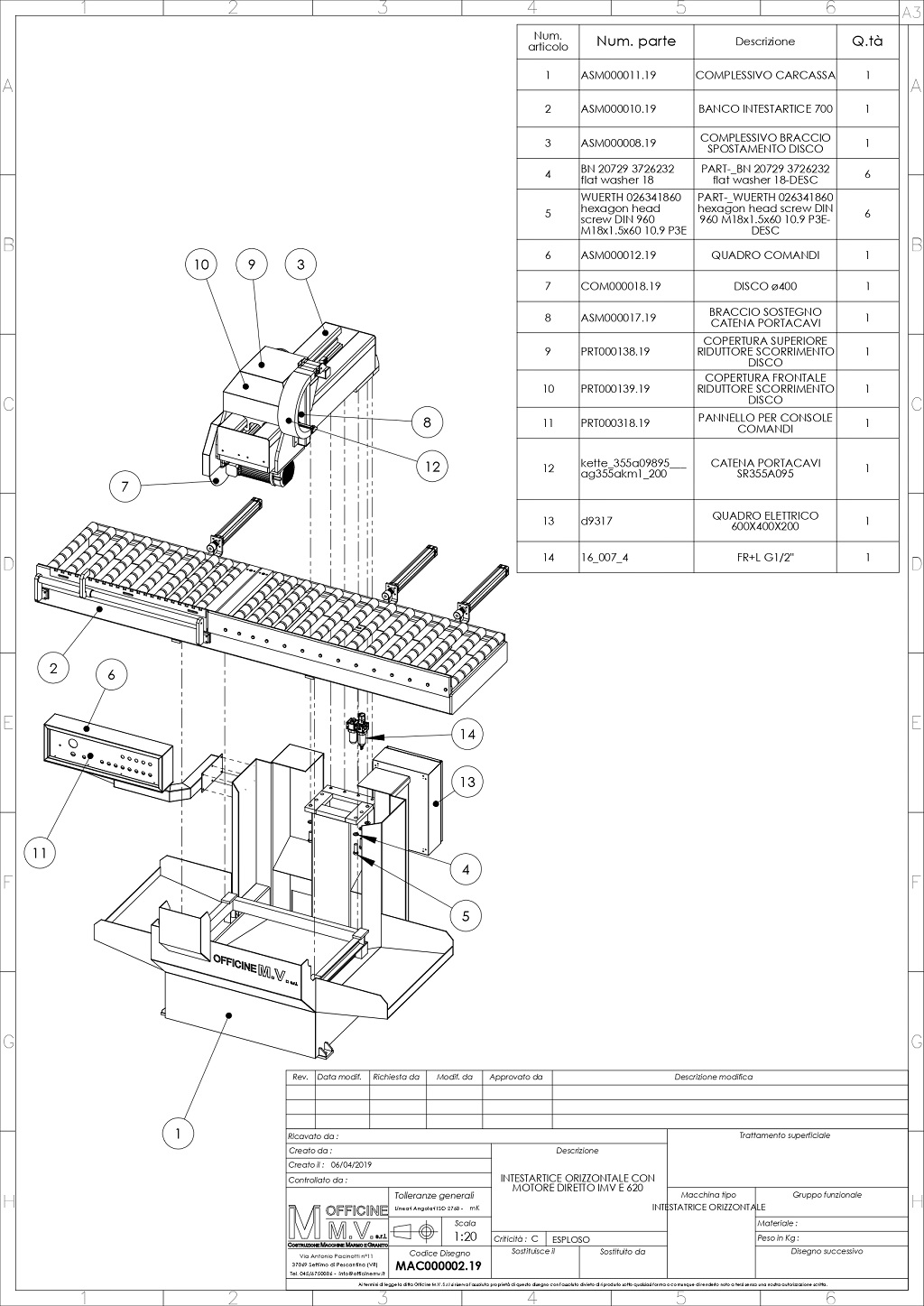

Struttura della macchina
Intestatrice Orizzontale con Elettromandrillo è costituita da un basamento con travi e piegati elettrosaldati in carpenteria pesante, su cui si appoggia il banco di scorrimento a struttura tubolare.
Il Braccio su cui scorre il carro che porta l’elettromandrino, è anch’esso fissato al basamento.
Il movimento del carro porta elettromandrino avviene mediante scorrimento delle slitte sulle guida a “V” in bagno d’olio; la trasmissione a cremagliera-pignone, garantisce una migliore stabilità e precisione di taglio.

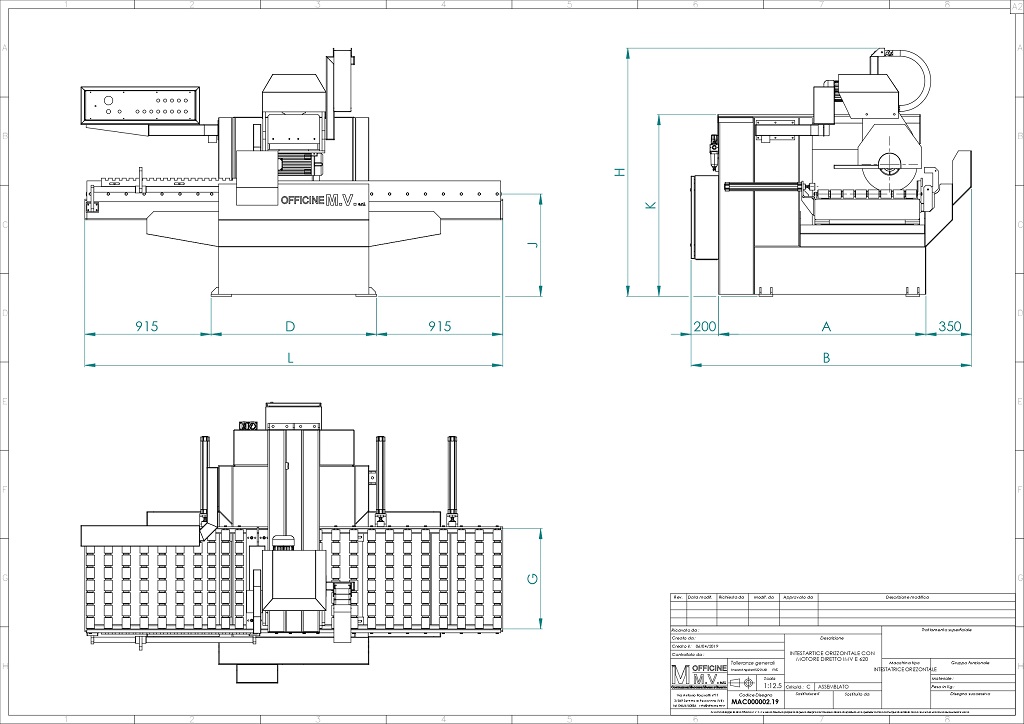

Caratteristiche Tecniche
- Spessore di taglio della filagna: 10,0 ÷ 80,0 mm
- Larghezza di taglio della filagna: 0 ÷ 620,0 mm
- Lunghezza di taglio delle filagne: su richiesta (con passo di regolazione ogni 50mm)
- Diametro utensile di taglio: 400,0 mm ÷ 450,0 mm
- Lunghezza del banco: 3.000,0 mm
- Profondità della macchina: 1.890,0 mm
- Altezza della macchina: 1.880,0 mm
- Base d’appoggio a terra (lunghezza): 1.100,0 mm
- Base d’appoggio a terra ( profondità): 1.350,0 mm
- Consumo idrico per il raffreddamento: si consiglia 15,0 lt/min
- Pressione massima impianto pneumatico: 8 bar
- Peso della macchina: 1.650,0 kg
- Potenza installata: 12,0 kW
