Intestatrice orizzontale monodisco IMV E 1000
Intestatrice orizzontale monodisco IMV E 1000

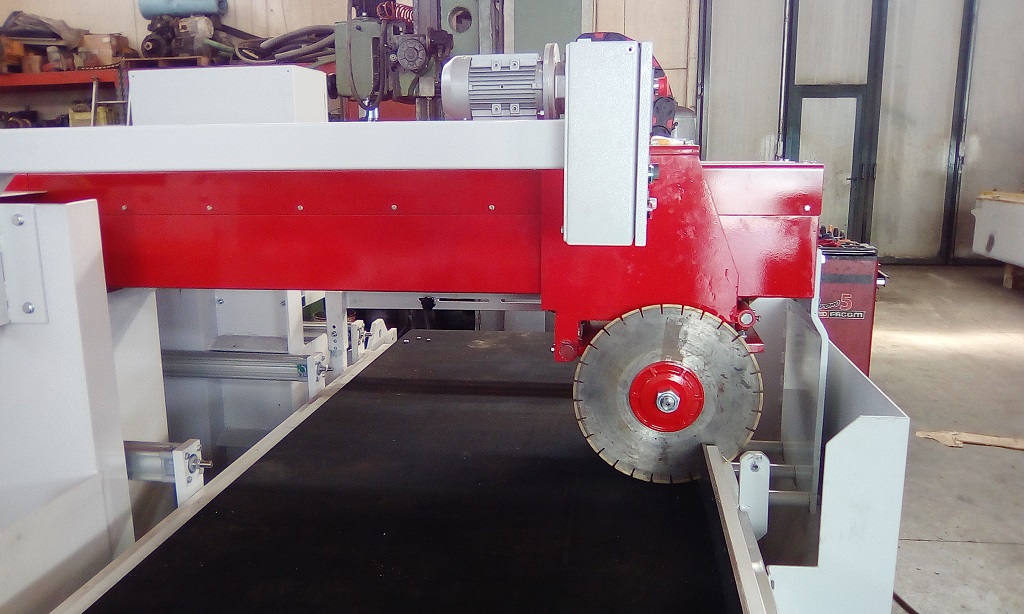

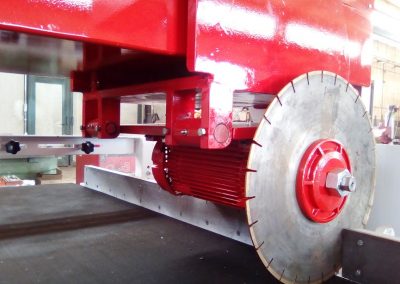

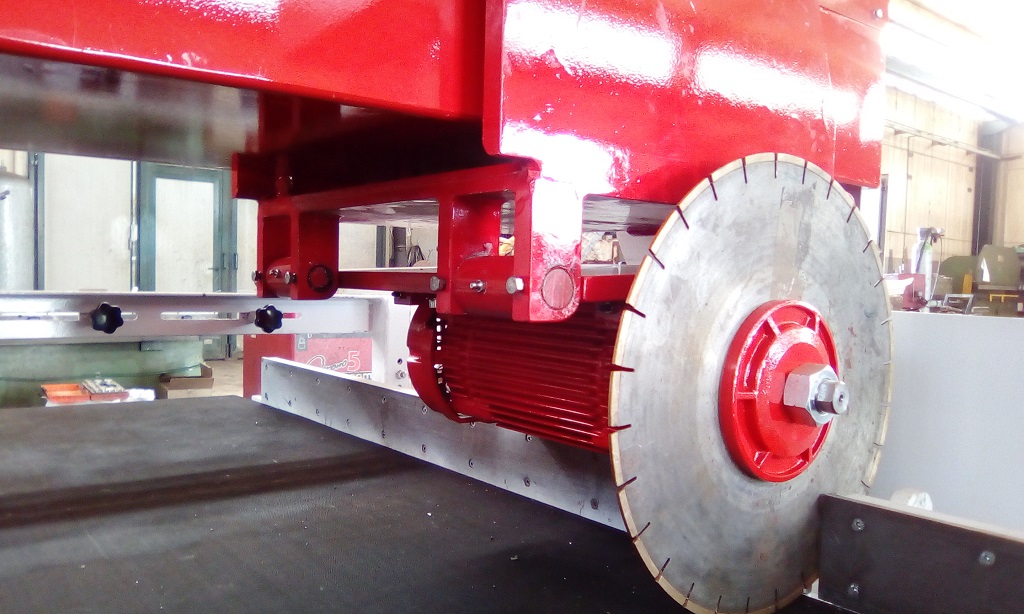

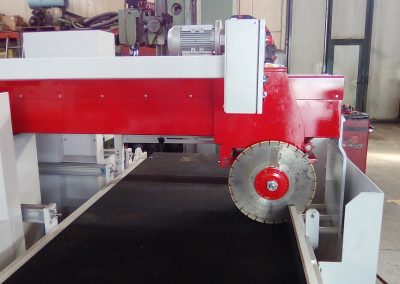

Macchina dedicata al taglio trasversale di lastre in marmo e granito, mediante Elettromandrino con flange porta-disco di taglio.
Dotata di vasca scarico fluidi.
Avanzamento carro porta disco tramite inverter. Scorrimento del materiale sul banco con nastro di scorrimento.
Il taglio è eseguito perpendicolare alla direzione di scorrimento della lastra.
Struttura della macchina
Intestatrice Orizzontale con Elettromandrillo è costituita da un basamento con travi e piegati elettrosaldati in carpenteria pesante, su cui si appoggia il banco di scorrimento a struttura tubolare.
Il Braccio a Ponte su cui scorre il Carro che porta l’Elettromandrino, è anch’esso fissato al basamento.

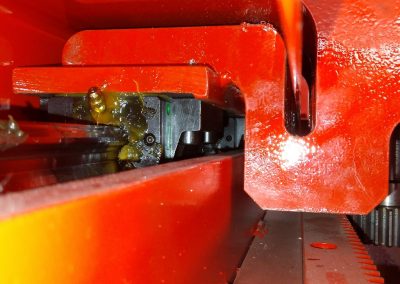

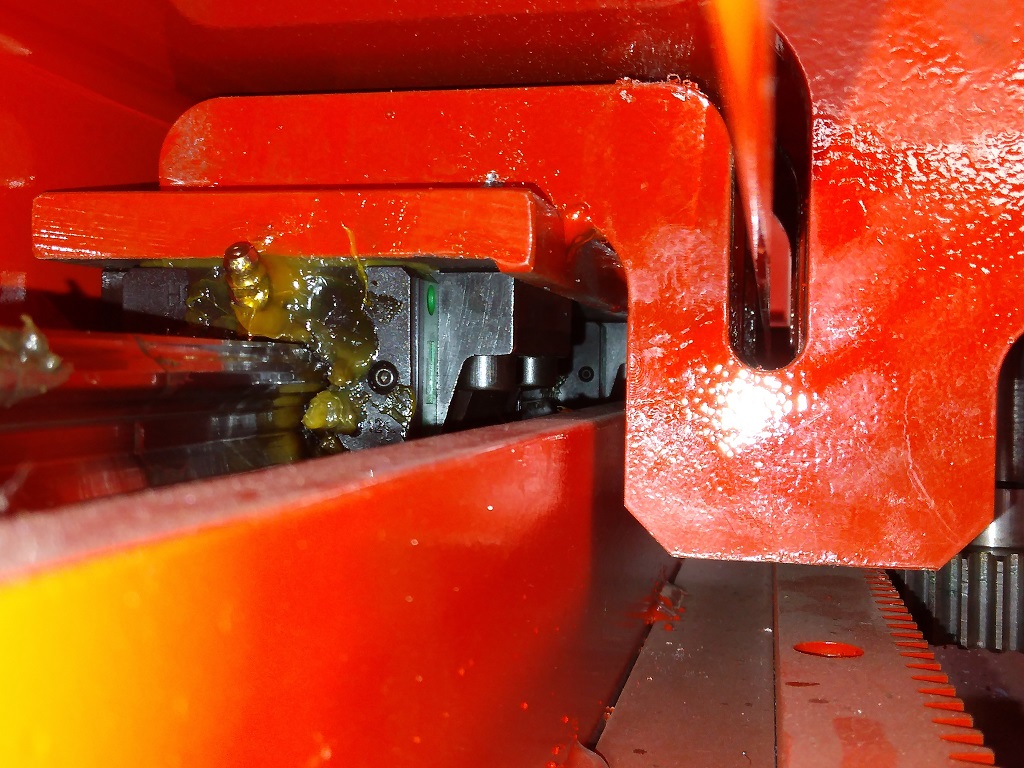

Lo spostamento del Carro porta Elettromandrino avviene mediante scorrimento di 4 slitte su di esso montate vincolate alle guide lineari a sfere che sono fissate al Braccio a Ponte;

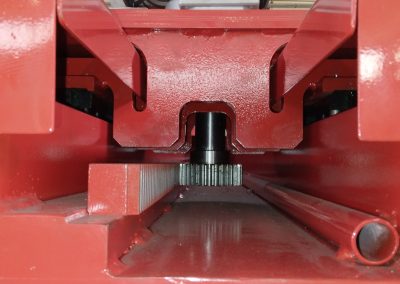

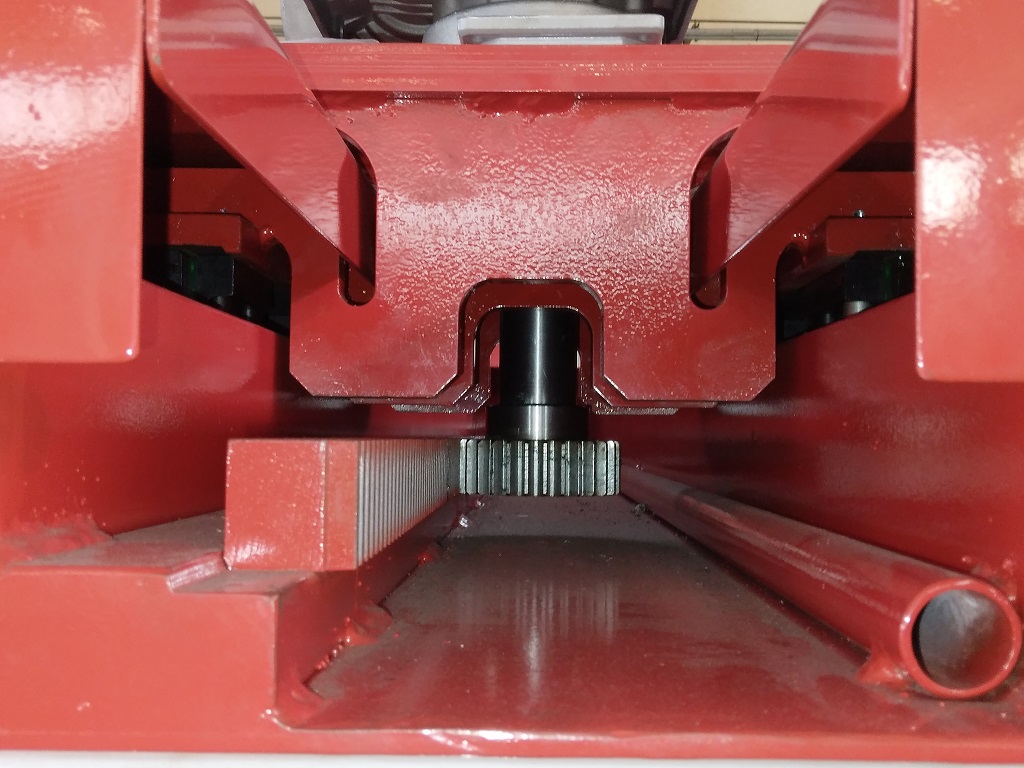

La trasmissione del movimento del Carro porta Elettromandrino avviene mediante un riduttore a vite senza fine collegato ad un pignone-cremagliera, tale accoppiamento garantisce una migliore stabilità e precisione di taglio.
Caratteristiche Tecniche
- Spessore di taglio del lastrato: 10,0 ÷ 100,0 mm
- Larghezza di taglio del lastrato: da 150,0 ÷ 1.020,0 mm
- Lunghezza di taglio del lastrato: su richiesta (con passo di regolazione ogni 50 mm)
- Diametro utensile di taglio: 400,0 mm ÷ 450,0 mm
- Lunghezza del banco: 3.000,0 mm
- Profondità della macchina: 2.230,0 mm
- Altezza della macchina: 1.745,0 mm
- Base d’appoggio a terra (lunghezza): 1.300,0 mm
- Base d’appoggio a terra ( profondità): 1.700,0 mm
- Consumo idrico per il raffreddamento: 15,0 lt/min
- Pressione massima impianto pneumatico: 8 bar
- Peso della macchina: 3.500,0 kg
- Potenza installata: 10,0 kW
