Lucidacoste verticale per zoccolino 20 teste LMV BV 150 14+6
Lucidacoste verticale per zoccolino 20 teste LMV BV 150 14+6

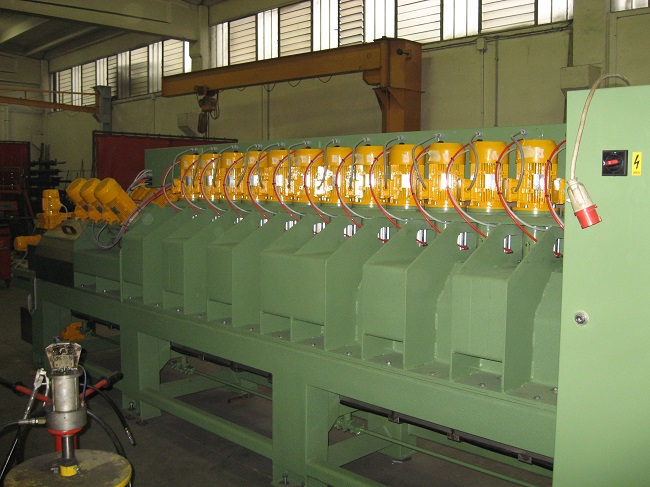

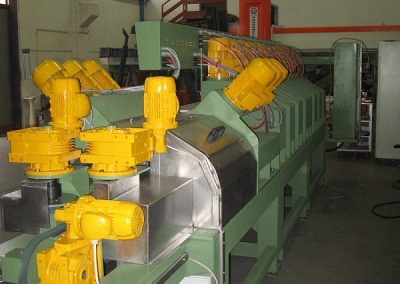

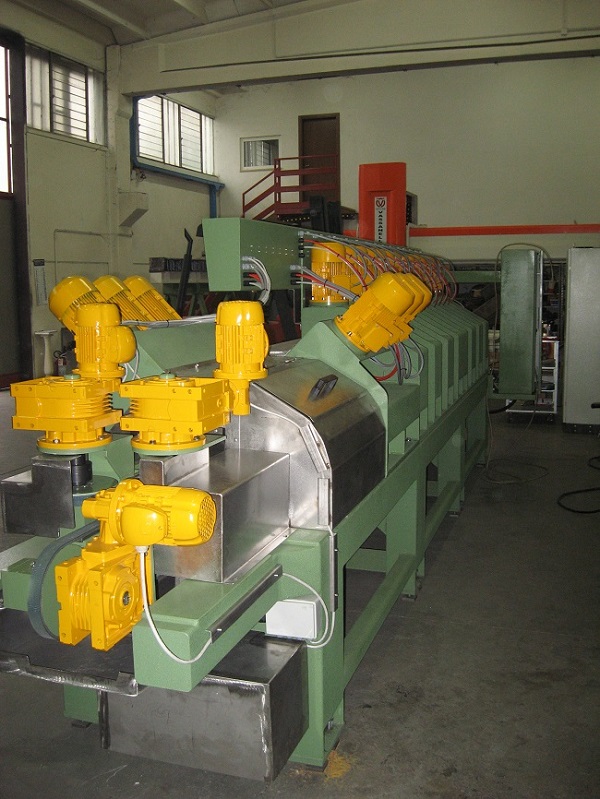

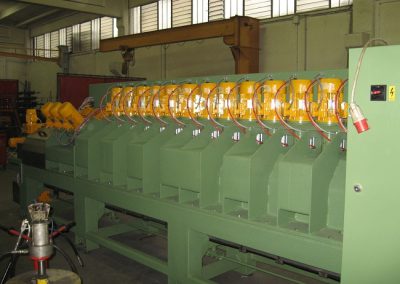

Macchina automatica per la lucidatura e la bisellatura verticale di costa piana delle filagne in marmo e granito.
Struttura della macchina
Struttura composta da banco in carpenteria pesante, dalla trave di sostegno dei mandrini fissata ad esso e da un sistema di nastri di scorrimento che stabilizza la filagna in posizione di battuta.
È costituita da un gruppo di 14 mandrini lucidanti in posizione verticale, più 2 gruppi per la bisellatura a 45° di ambo i lati della costa, composti ciascuno da 3 mandrini.
La filagna è posizionata verticalmente lungo la parte da lavorare.
Essa è bloccata verticalmente mediante un nastro pressore che la comprime sul lato opposto, contro il nastro di scorrimento.
Nella parte inferiore la filagna è sostenuta da un nastro d’appoggio orizzontale (elevatore piano di lavoro) che si abbassa o si alza in base alla quota di lavoro.
Caratteristiche Tecniche
- Altezza massima di lavorazione: 150,0 mm
- Altezza minima di lavorazione: 60,0 mm
- Spessore massimo di lavorazione: 40,0 mm
- Numero gruppi leviganti e lucidanti: 14
- Numero gruppi bisellatura a 45°: 06
- Diametro massimo degli utensili: 125,0 mm
- Quota avanzamento bisellatura regolabile in automatico dal quadro comandi: 70,0 mm
- Velocità dei nastri di scorrimento: 0 ÷ 4.000,0 mm/min
- Lunghezza della macchina: 6.500,0 mm
- Larghezza della macchina: 1.650,0 mm
- Altezza della macchina: 1.900,0 mm
- Potenza di ogni gruppo lucidante: 2,2 kW
- Potenza di ogni gruppo di bisellatura: 2,2 kW
- Potenza totale installata: 30,0 kW
- Peso della macchina: 6.500,0 kg
- Consumo idrico per il raffreddamento: si consiglia 180,0 lt/min
- Pressione massima impianto pneumatico: 8,0 bar
- Frequenza di rete: 50 Hz
- Tensione di rete: 400,0 V
- Fasi di fornitura energia elettrica: 3
