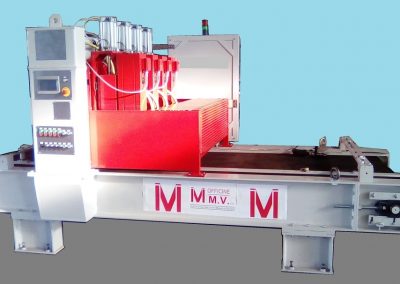

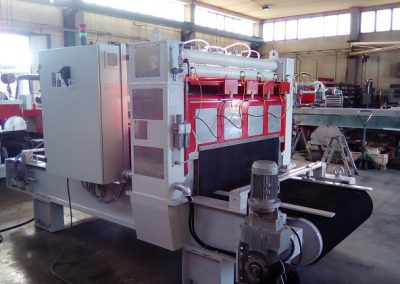

Refilatrice automatica RMV 2D 1000-4
Refilatrice automatica RMV 2D 1000-4
Macchina che esegue nel medesimo istante il taglio longitudinale multiplo di lastre in listelle più strette, per la produzione di mattonelle o marmette.
La macchina è in grado di eseguire tale lavorazione su marmi o graniti.
Il taglio è eseguito parallelo alla direzione di scorrimento della filagna.

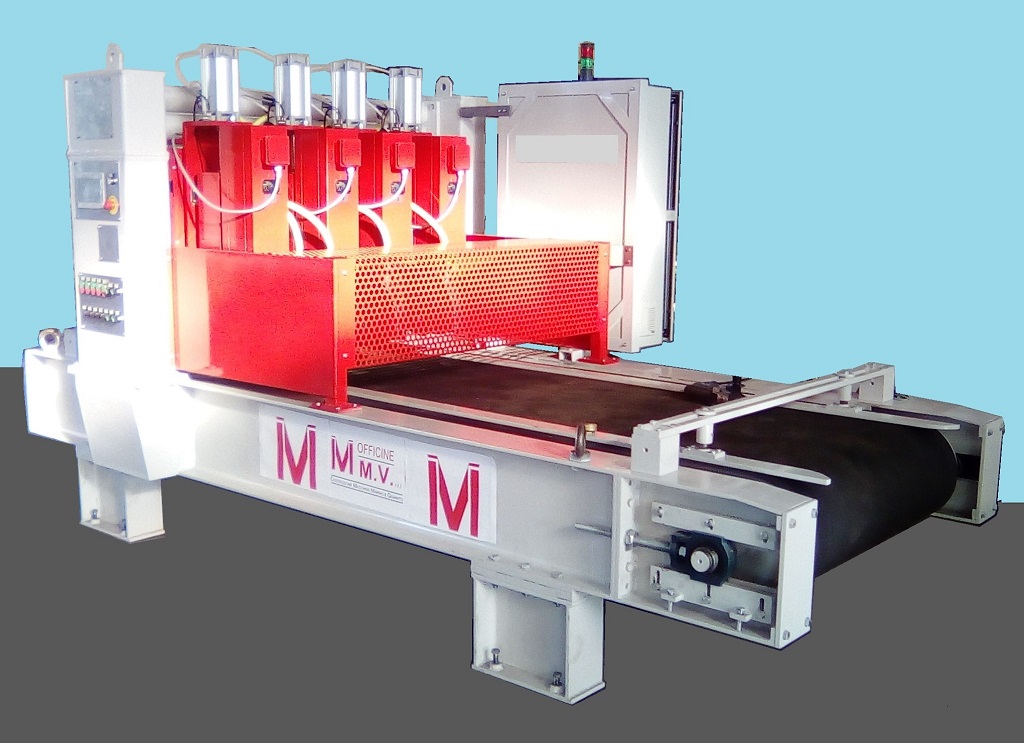

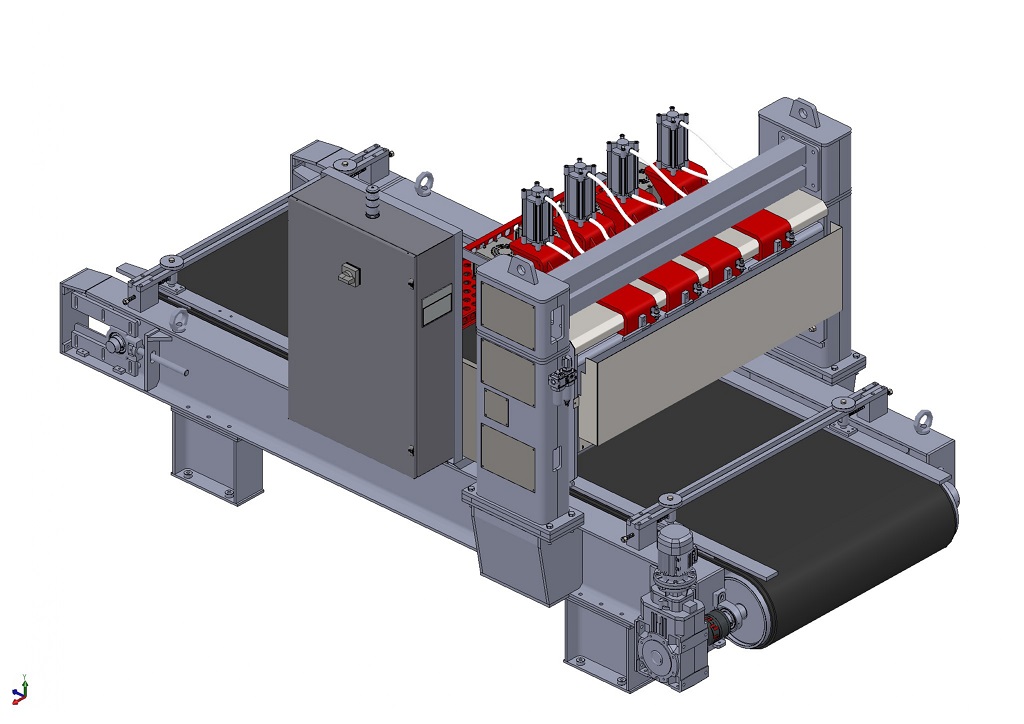

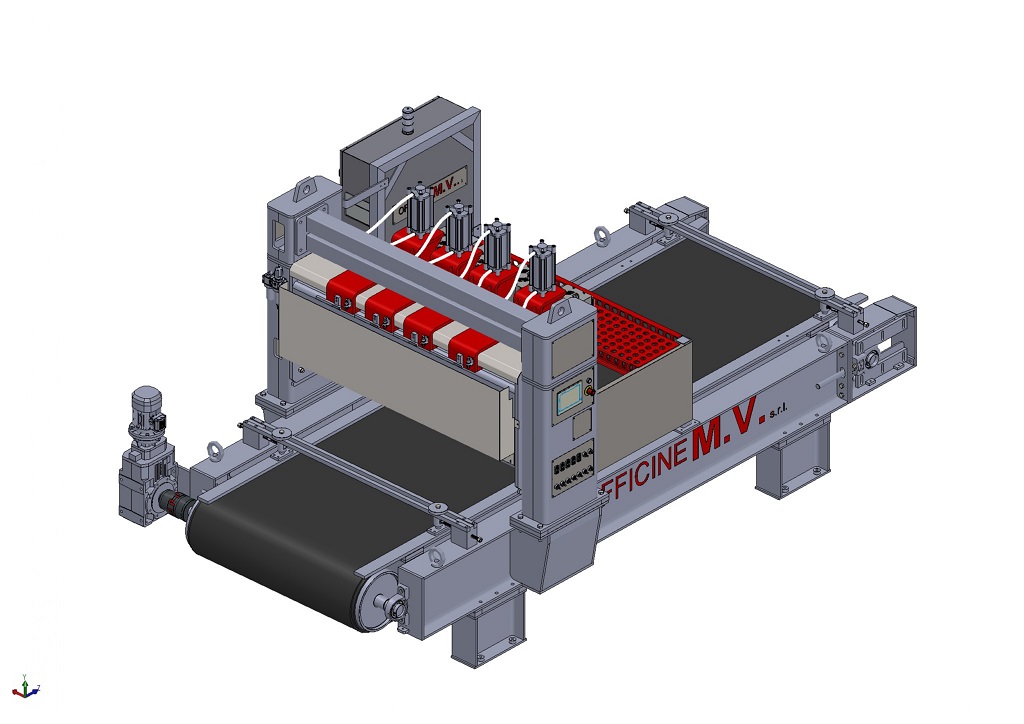

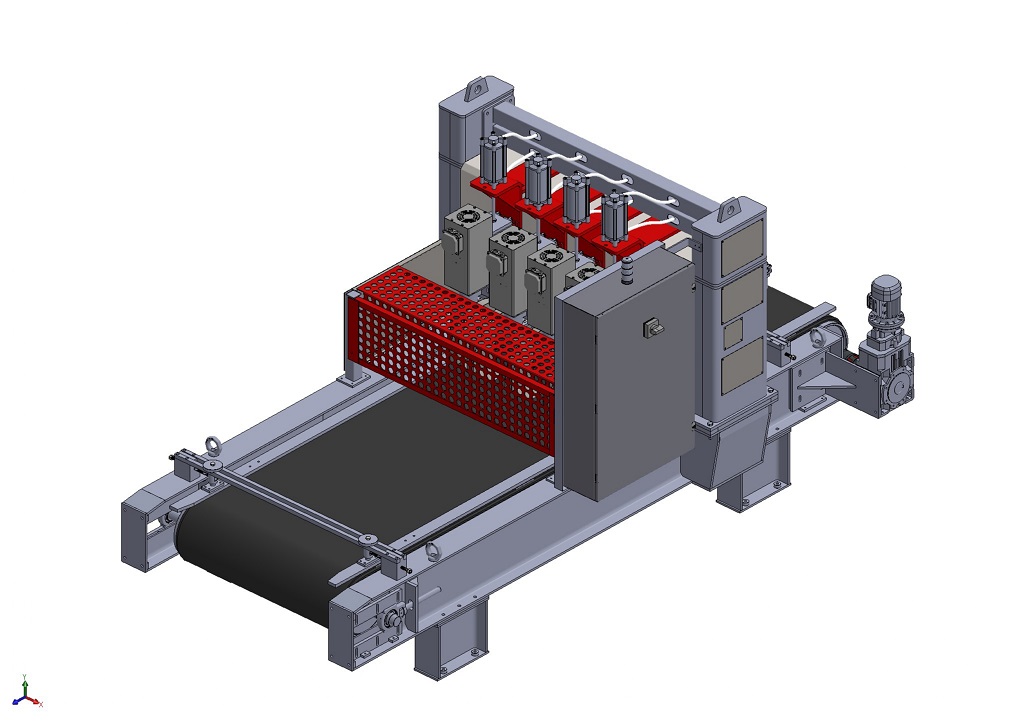

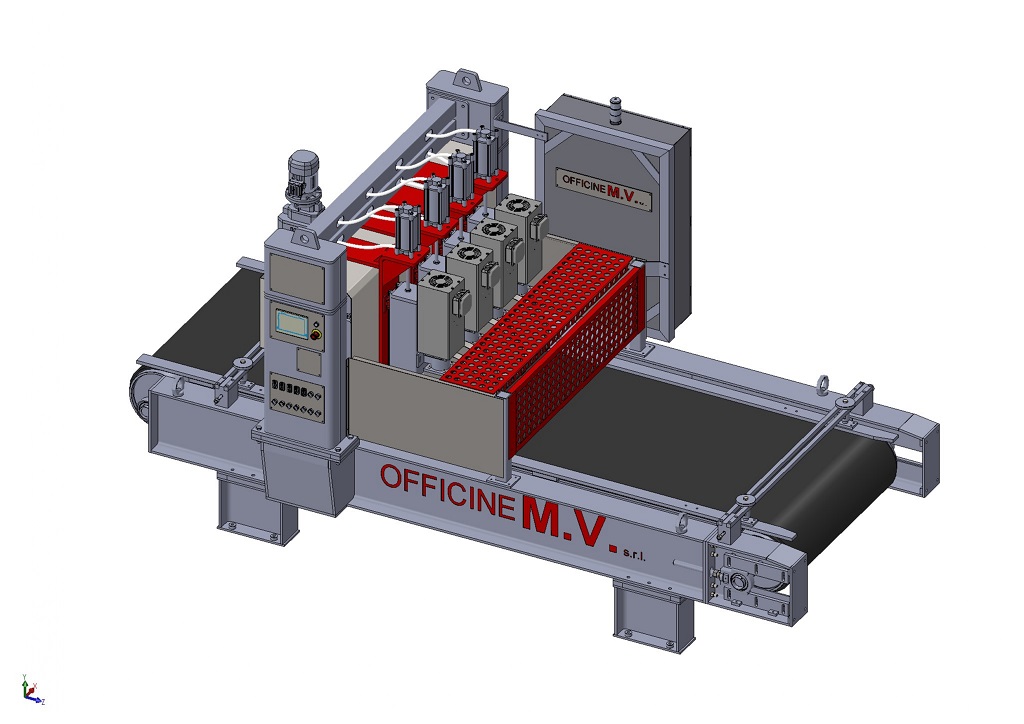

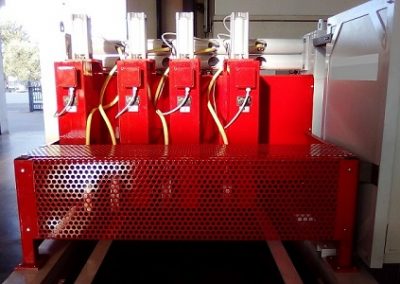

Struttura della macchina

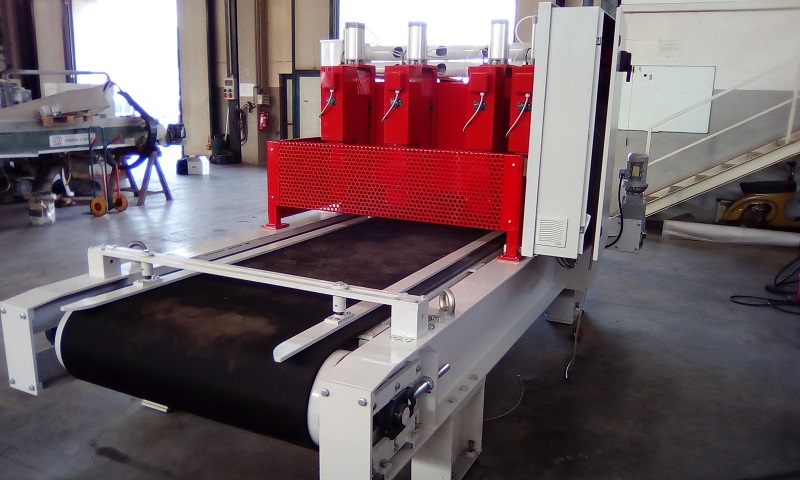

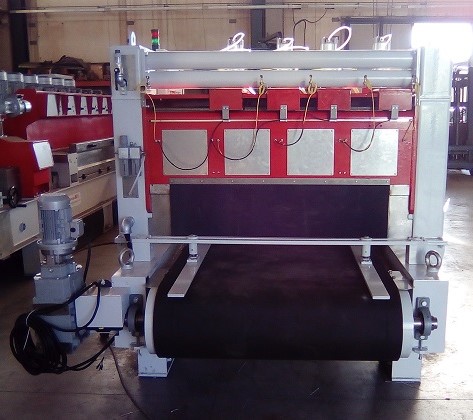

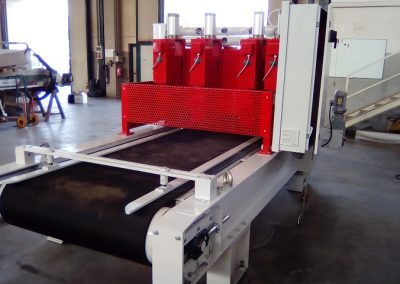

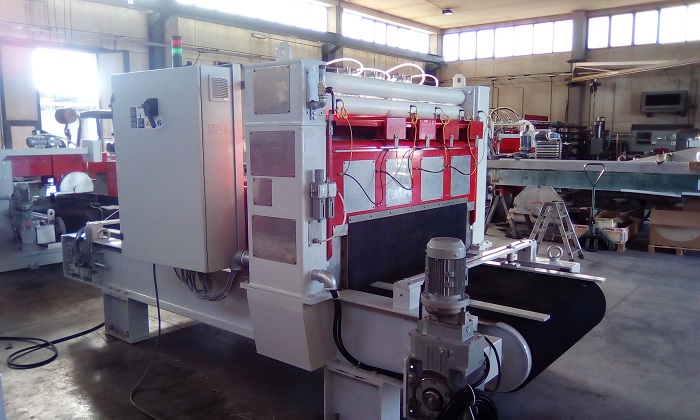

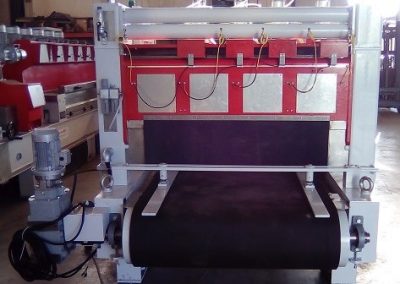

La struttura della Refilatrice Multipla Automatica è composta da un banco a nastro con movimento automatico su cui poggia la lastra.
L’allineamento del lastrato è assicurato da 2 Lame longitudinali regolabili manualmente.

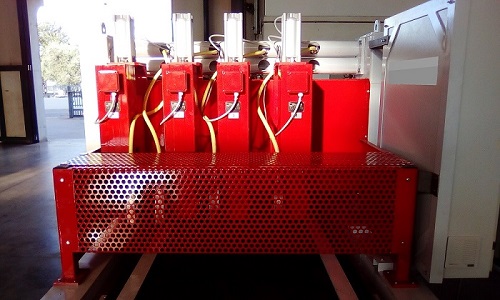

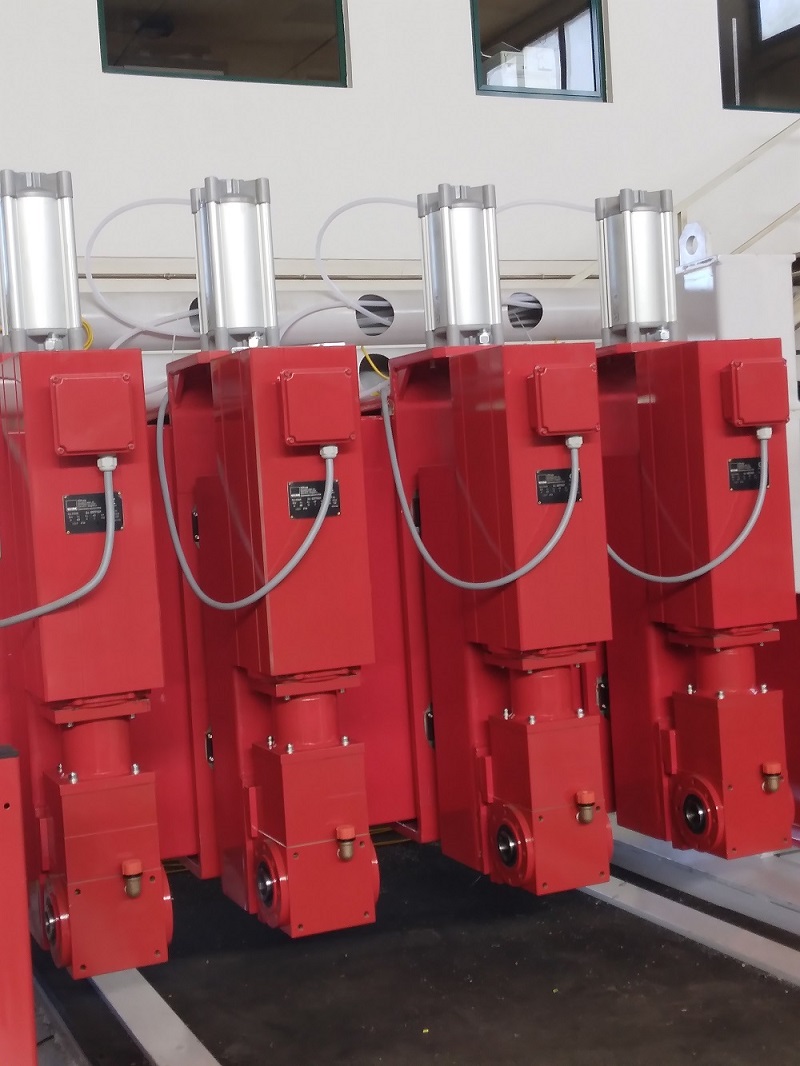

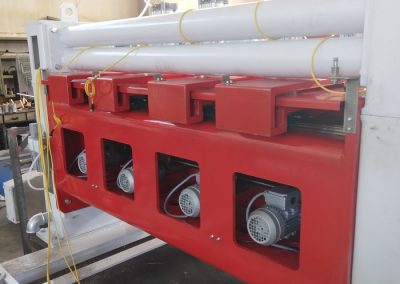

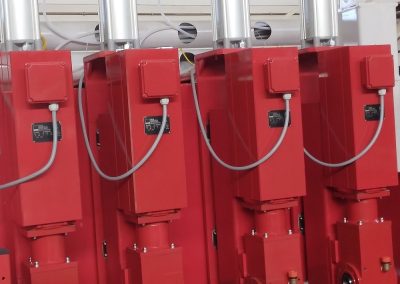

Il Ponte porta Utensili sostiene 4 o più Elettromandrini che eseguono il taglio a misura, muovendosi lungo l’asse trasversale (avanzamento utensili, denominato Asse Y).

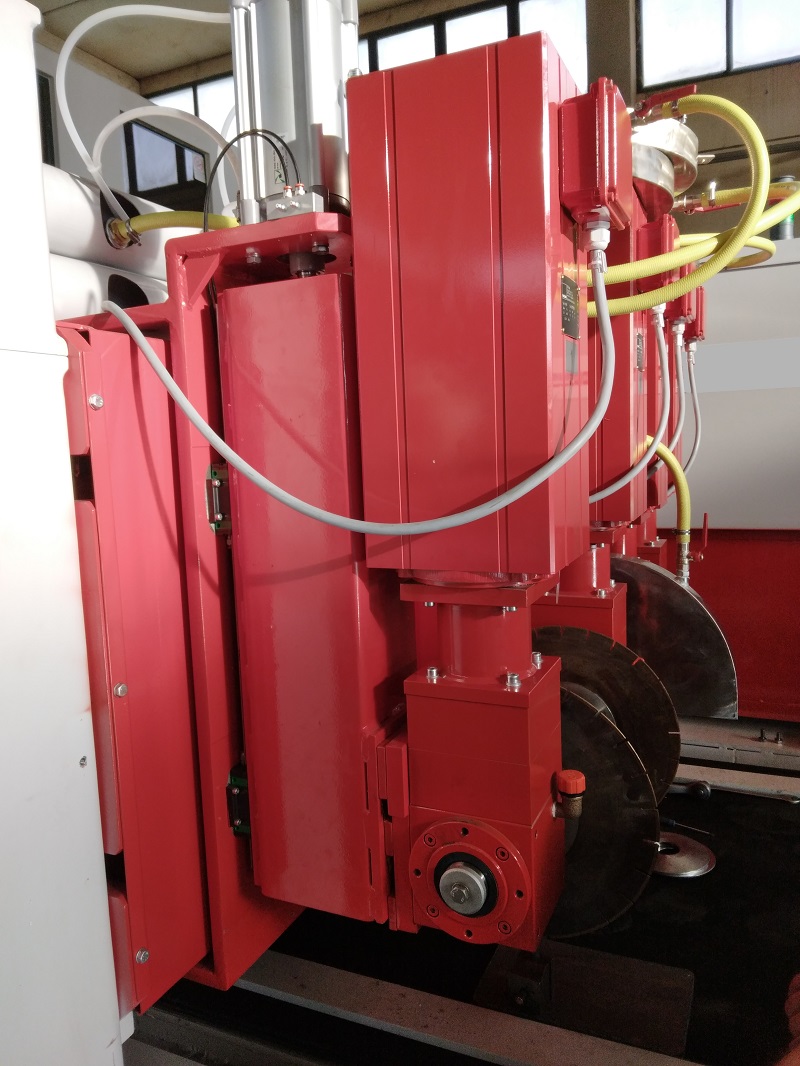

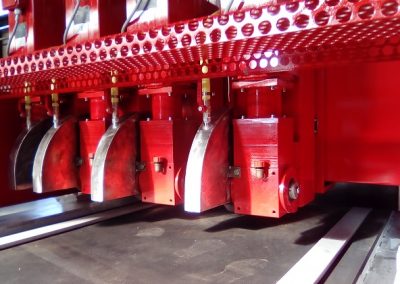

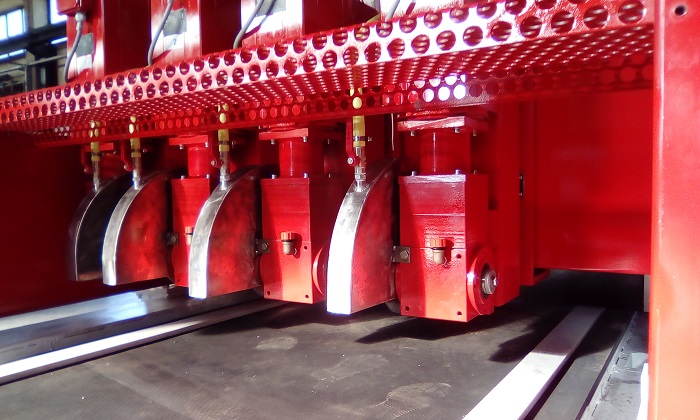

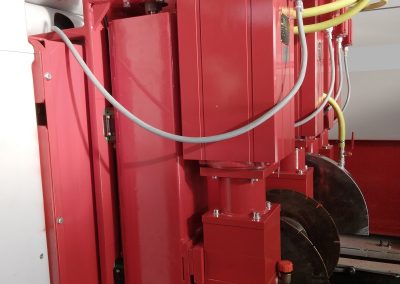

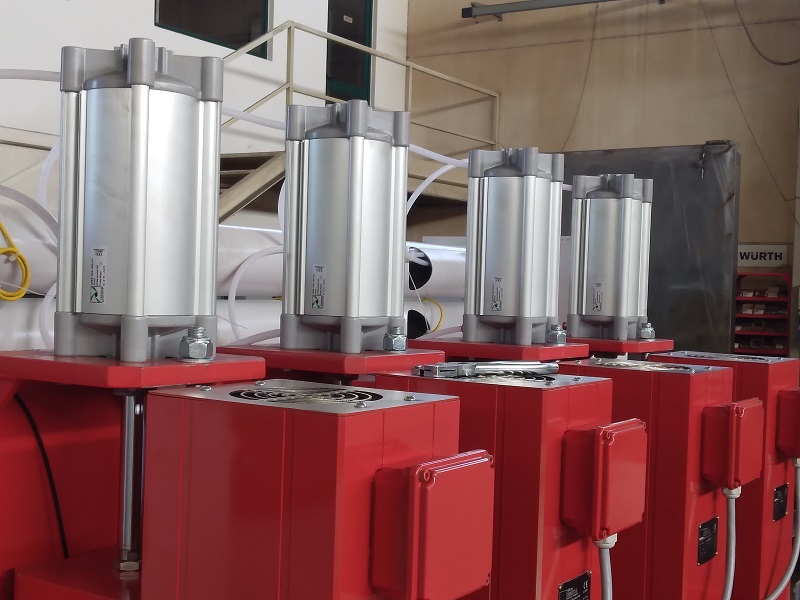

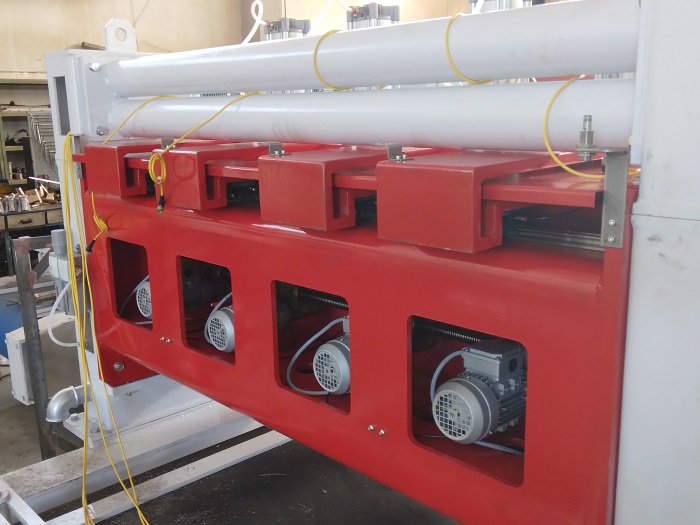

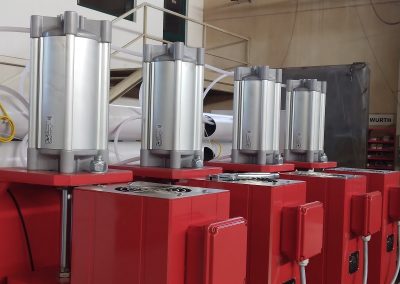

Tutti gli scorrimenti, delle Selle porta Utensile (Asse Y) e delle Torrette porta Rinvio Disco (Asse Z), avvengono mediante carrelli vincolati su guide lineari a sfere caricati con precarico medio.
La quota impostata che determina la distanza tra due dischi utensili attigui, impone la larghezza della mattonella.

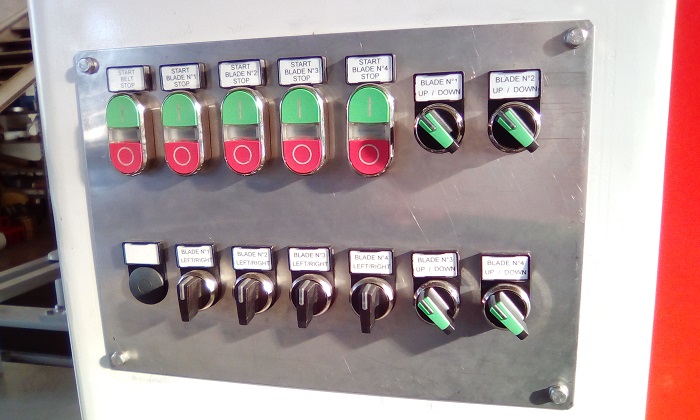

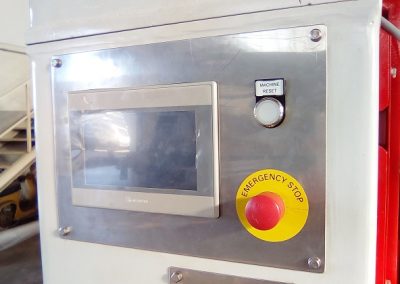

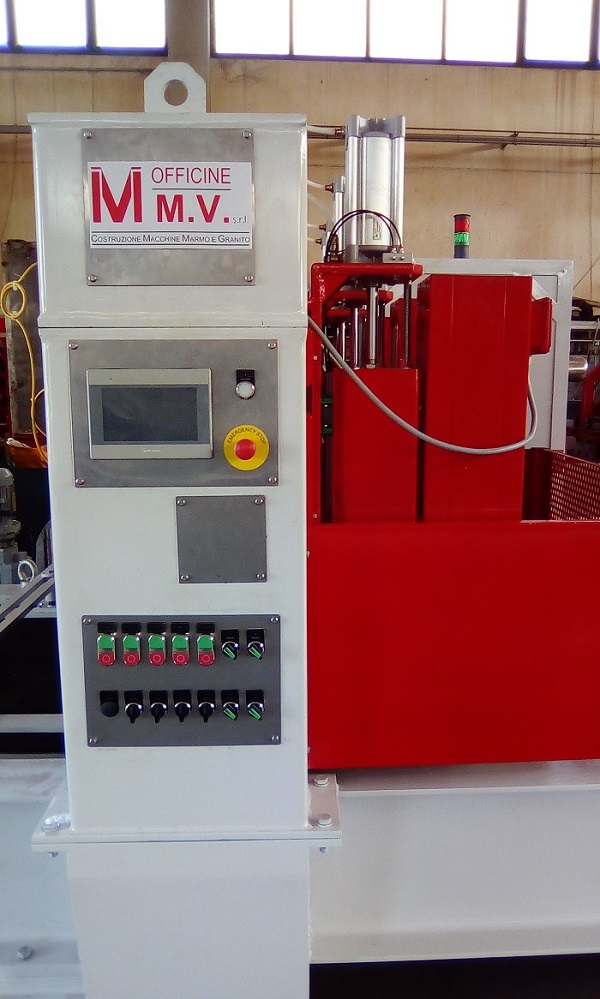

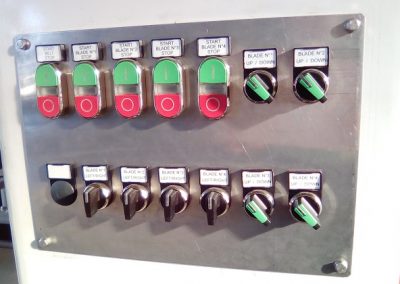

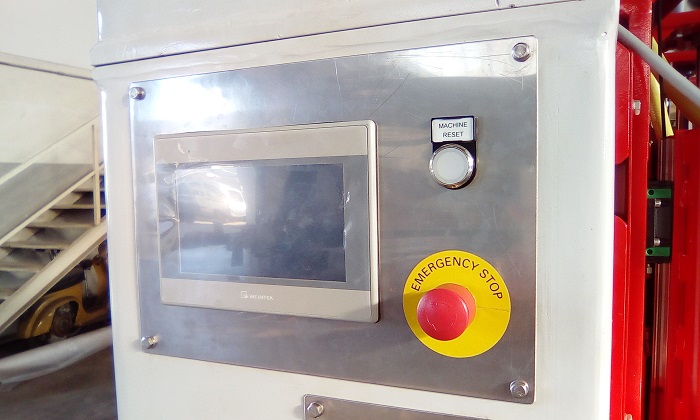

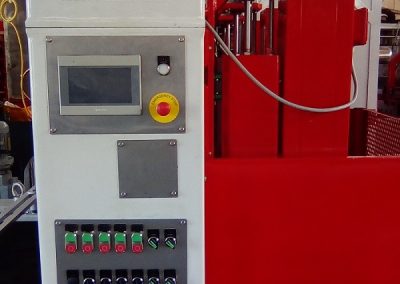

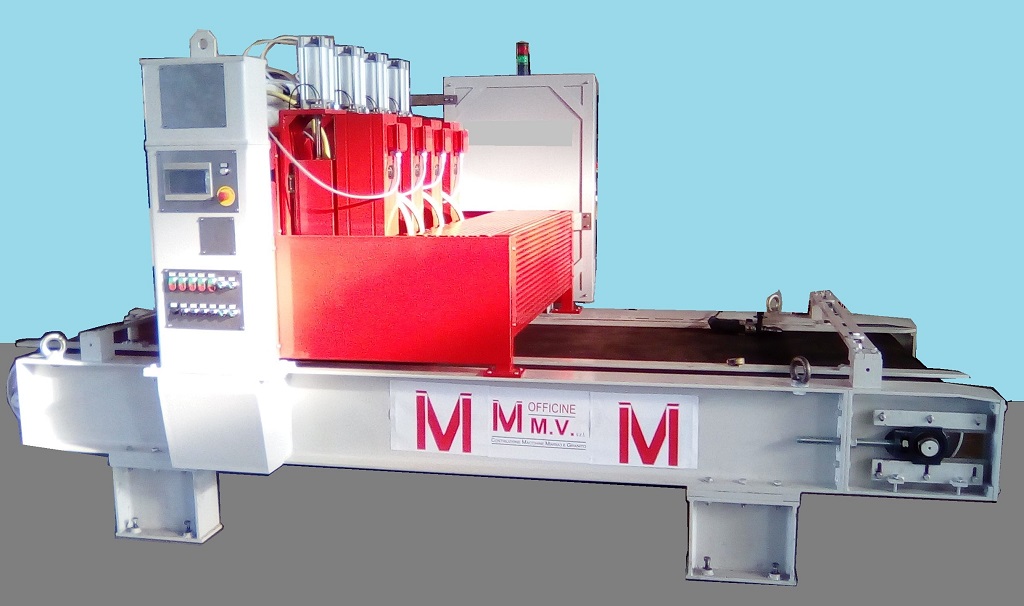

La quota tra i dischi è ottenuta dalla movimentazione dei rispettivi carri o selle a mezzo di selettori disposti sulla consolle o pulsantiera.
Caratteristiche Tecniche
- Larghezza massima di lavorazione: 1.020,0 mm
- Spessore massimo di lavorazione: 10,0 mm ÷ 80,0 mm
- La macchina può montare un numero di dischi che varia da 01 a 04
- Diametro dischi di taglio: 400,0 mm ÷ 450,0 mm

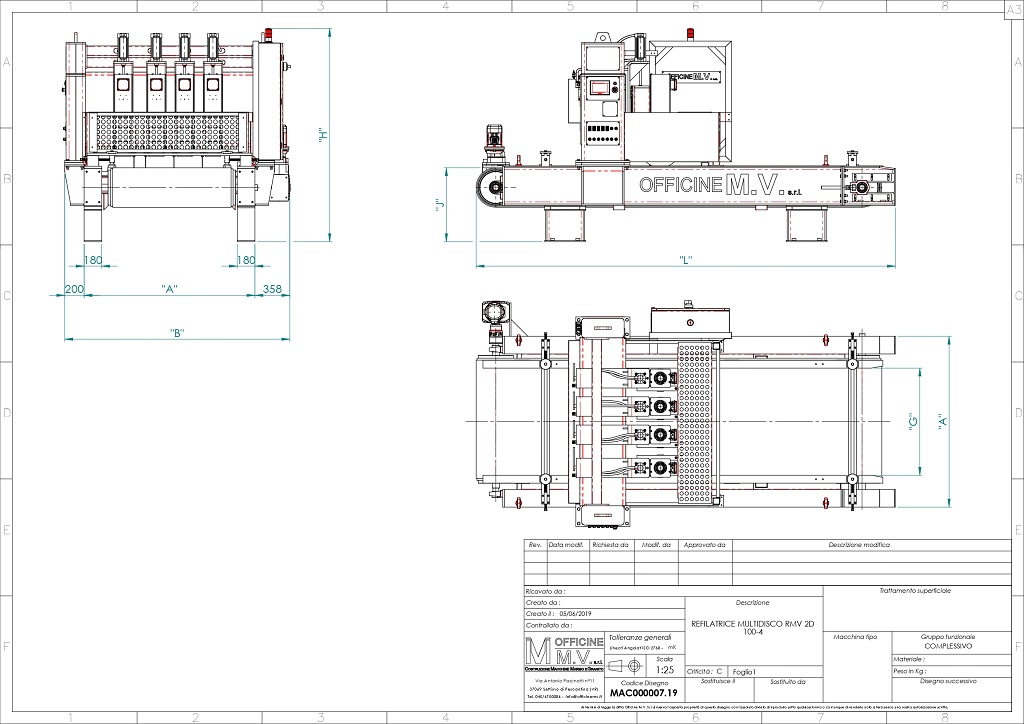

- Larghezza della macchina: 2.200,0 mm
- Lunghezza della macchina: 4.150,0 mm
- Altezza della macchina: 2.150,0 mm
- Velocità del nastro: 0 ÷ 4.000,0 mm/min
- Potenza del singolo elettromandrino: 9,0 kW
- Potenza motore nastro di scorrimento: 0,75 kW
- Potenza totale installata: 40,0 kW (per 4 teste di taglio)
- Peso della macchina: 5.100,0 kg (per 4 teste di taglio)
- Consumo idrico per il raffreddamento: 100,0 lt/min (per 4 teste di taglio)
- Frequenza di rete: 50 Hz
- Tensione di rete: 400,0 V
- Fasi di fornitura energia elettrica: 3
