Caricatore-Scaricatore automatico lastre SCAR MV 1000

Caricatore-Scaricatore automatico lastre SCAR MV 1000

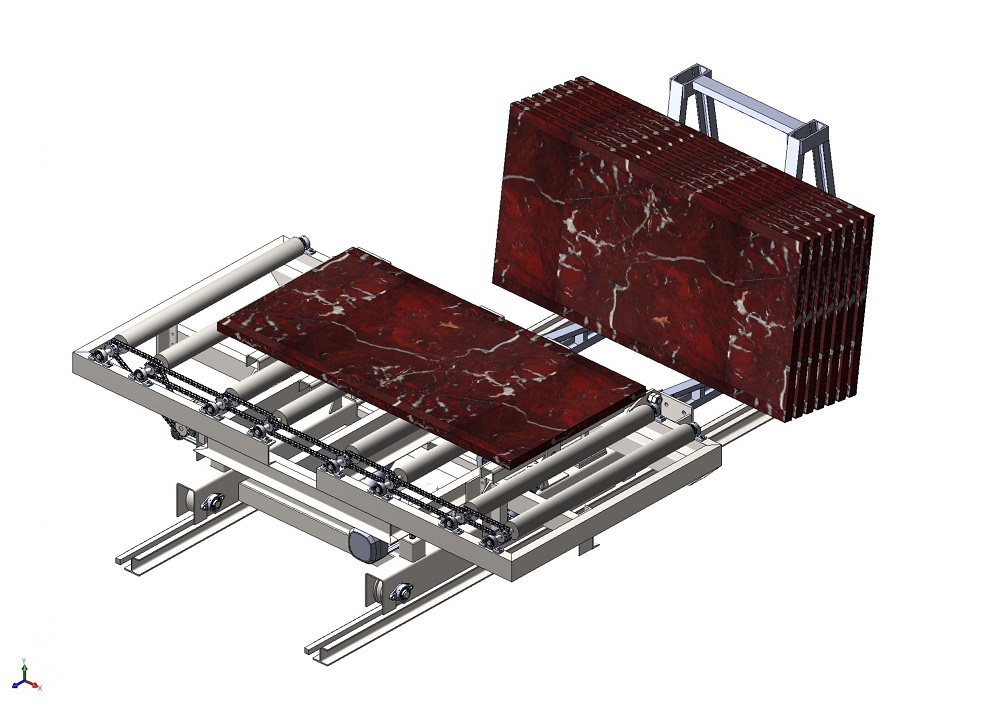

Caricatore automatico per il carico-scarico di lastre in marmo.

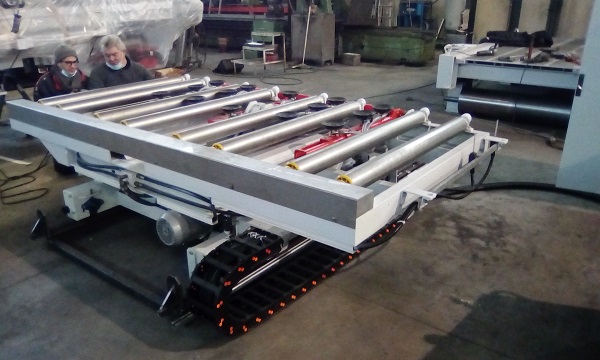

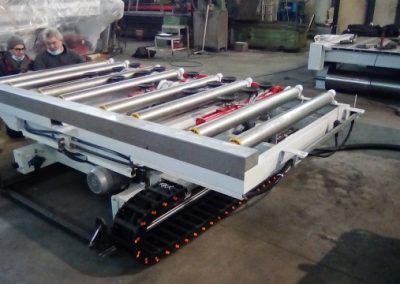

Carrello automatico con tavola basculante per il carico delle lastre.

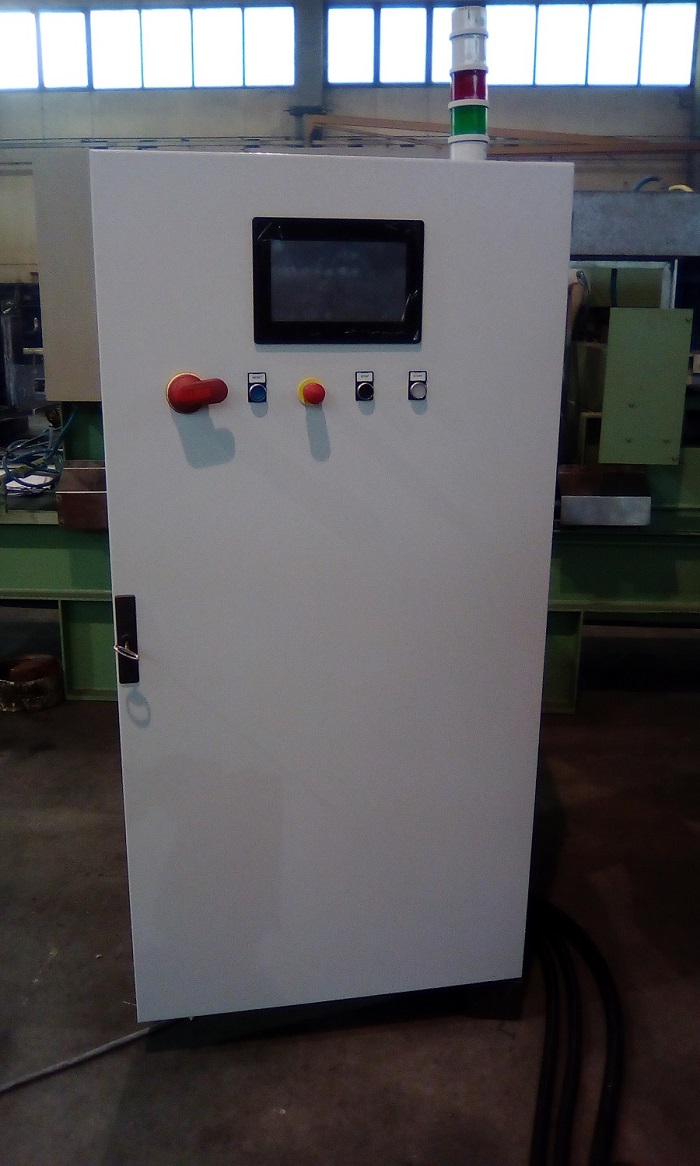

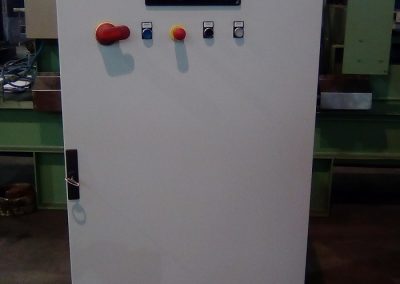

Le zone di lavoro dei robot sono protette da recinzioni antinfortunistiche; il quadro elettrico di comando è posto al di fuori delle stesse.

La portata normale è di 10.000,0 Kg;

Si possono utilizzare sia nelle linee di bocciardatura/fiammatura che nelle linee di lucidatura o altre linee automatiche.

Struttura della macchina

Carrello con struttura in profilo ad “U” di grosso spessore, elettrosaldato con le parti di appoggio lavorate.

Spostamento longitudinale su rotaie, mediante 4 ruote piane con battuta.

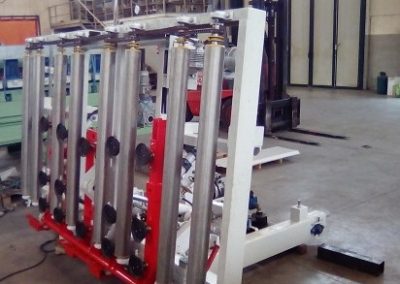

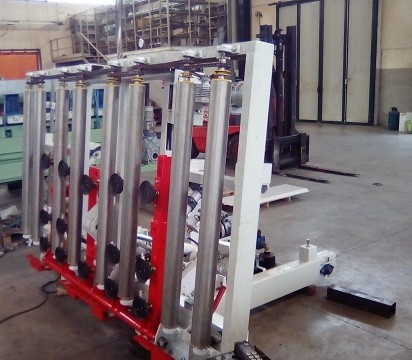

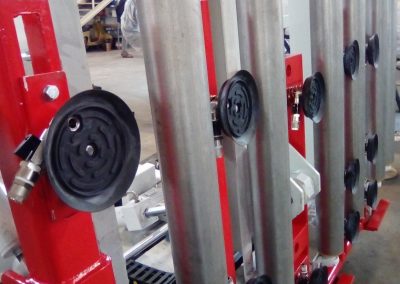

Sollevamento del Banco basculante e dei Bracci a ventose, mediante Cilindri oleodinamici.

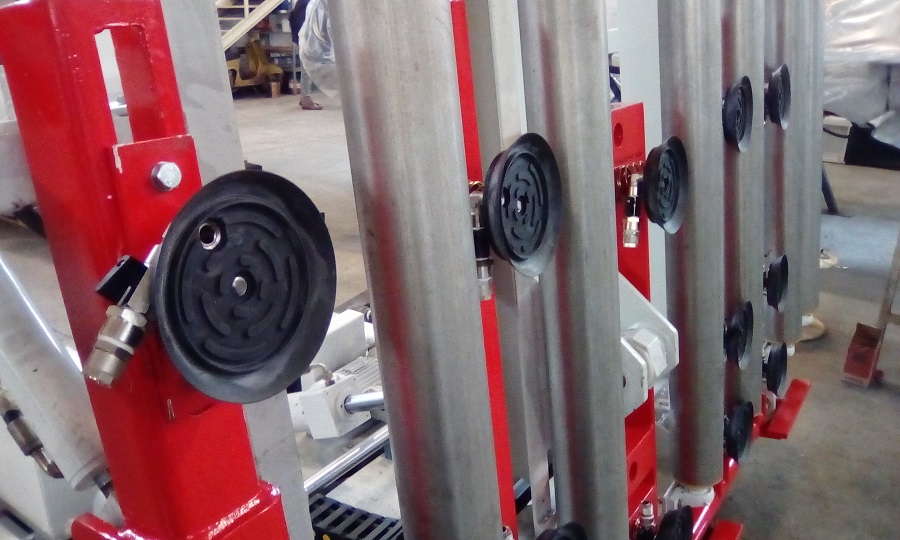

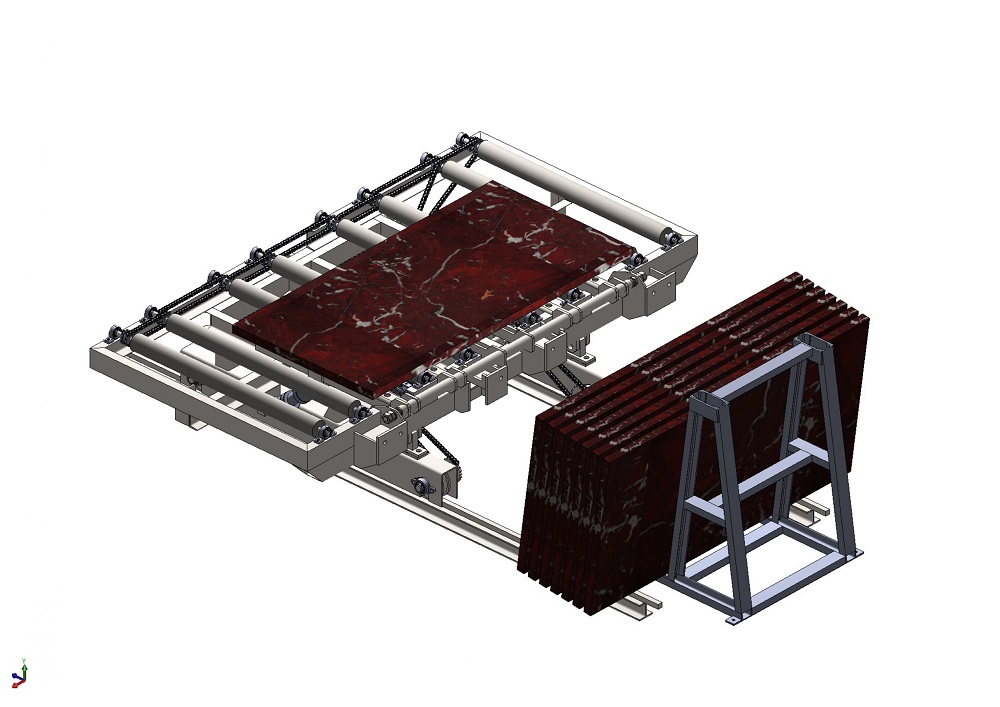

Nella fase di carico, il Carrello mediante il vuoto generato dalla pompa, preleva attraverso il braccio a ventose, le lastre posizionate di costa su cavalletti e spostandosi sulle apposite rotaie, si posiziona affianco al primo trasportatore della Linea di Lucidatura, al quale per mezzo dei rulli motorizzati, consegnerà la lastra appena caricata.

Nella fase di scarico, alla fine della Linea di lucidatura, il Carrello riceverà la lastra lucidata dall’ultimo trasportatore, si sposterà sulle apposite roraie, andando a posizionarsi di fronte ai cavalletti sui quali vengono stoccate le lastre lavorate; una volta che il Carrello si è messo in posizione, intervengono i bracci a ventose che solleveranno la lastra, adagiandola di costa sui rispettivi cavalletti di appoggio.

Caratteristiche Tecniche

  • Lunghezza carrello: 3.700,0 mm
  • Larghezza carrello: 2.400,0 mm
  • Larghezza massima del lastrato caricabile: 1.000,0 mm
  • Altezza piano di lavoro: 750,0 mm
  • Portata massima del lastrato: 10.000,0 kg
  • Velocità rulli di scorrimento: 0 ÷ 4.000,0 mm/min
  • Pressione pneumatica impianto pneumatico del vuoto: 8 bar
  • Potenza installata: 7,0 kW
  • Peso carrello: 1.680,0 Kg
